Фундамент под оборудование — это не «та же плита, только потолще». У него другая логика: здесь важна не только несущая способность, но и жёсткость, динамика и поведение основания во времени. На практике самые дорогие проблемы возникают, когда фундамент уже залили, оборудование привезли, а потом выяснилось, что есть вибрации, перекосы, не попали в отметки, или основание “садится” неравномерно. И это уже не косметика — это остановка монтажа, пересогласования и переделки.
Разберём ключевые нюансы фундаментов под оборудование: какие исходные данные нужны, что обязательно учесть в изысканиях и проекте, и где чаще всего ошибаются.
Чем фундамент под оборудование отличается от обычного
Для здания часто критичны общие осадки и несущая способность. Для оборудования критичны:
- допуски по осадке и крену (часто значительно строже, чем у зданий);
- динамическая жёсткость основания (вибрации, резонанс);
- локальная нагрузка и концентрированные опоры/анкера;
- стабильность во времени (ползучесть глин, уплотнение насыпей, изменение влажности).
Проще: здание может “простить” миллиметры, станок — нет. Особенно если это высокоточное, вращающееся или ударное оборудование.
Какие исходные данные нужны от технологов и поставщика оборудования
Если этих данных нет, проектировщик вынужден угадывать, а это почти всегда приводит к запасам или ошибкам.
- масса и распределение нагрузок по опорам;
- динамические нагрузки (амплитуды/частоты/режимы работы);
- требования по вибрациям (допустимые уровни для работы/точности);
- допуски по осадкам и кренам;
- схема анкеров, отверстий, закладных деталей и допуски монтажа;
- условия эксплуатации: температура, влажность, наличие агрессивных сред, проливы, химия.
Без частот и режимов работы нельзя нормально оценить риск резонанса — а это один из главных “скрытых” рисков.

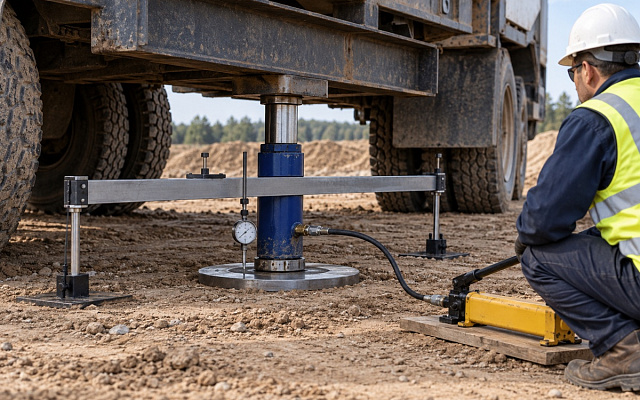

Геология для оборудования: что важно в первую очередь
Для таких фундаментов особенно важны деформационные характеристики, а не только “что за грунт”. В отчёте должны быть:
- модули деформации по слоям (желательно с достаточной достоверностью);
- неоднородность основания по площади (линзы, насыпь, локальные слабые пятна);
- ползучесть/долговременные деформации для слабых глин и органики (по необходимости);
- уровень грунтовых вод и сезонность (вода меняет свойства грунтов и жёсткость);
- виброчувствительные грунты (водонасыщенные пески, рыхлые насыпные) — по ситуации.
Частая ошибка: геология “как для здания”, без акцента на жёсткость и локальные деформации. В итоге фундамент держит нагрузку, но “играет” по вибрациям.

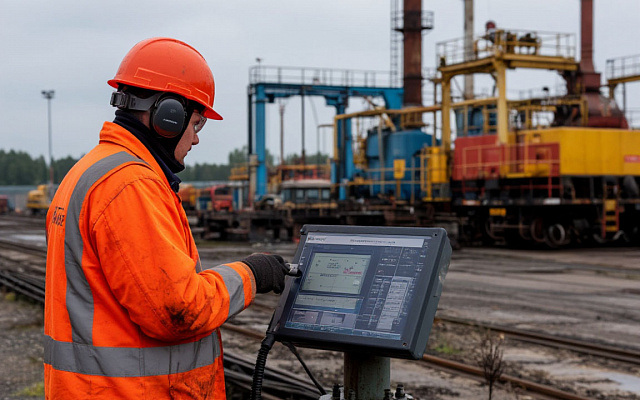

Динамика и резонанс: главный риск, о котором вспоминают поздно
Когда оборудование работает, фундамент и основание ведут себя как система «масса–пружина–демпфер». Если собственные частоты системы близки к рабочим частотам оборудования, возникает резонанс: вибрации усиливаются, растут нагрузки на анкера и конструкцию, падает точность и ресурс оборудования.
Чтобы этого избежать, в проекте должны быть:
- оценка собственных частот системы «оборудование–фундамент–основание»;
- разнесение частот (чтобы не совпадали с рабочими режимами);
- при необходимости — виброизоляция или конструктивные решения по увеличению жёсткости.
Если этот блок отсутствует, фундамент может быть “прочным”, но непригодным для эксплуатации.
Конструктивные нюансы: что часто упускают
Жёсткость важнее толщины
Просто “добавить бетона” не всегда решает проблему. Иногда эффективнее изменить схему: ребра, ростверк, связка с соседними элементами, усиление основания или переход на свайное решение.
Анкера и закладные — источник переделок
Ошибки по закладным приводят к самому болезненному: оборудование уже на площадке, а отверстия не совпали. Поэтому важно:
- точная разбивка и контроль геодезией;
- шаблоны под анкера;
- исполнительная съёмка закладных до бетонирования и после.
Отделение от здания и “соседей”
Для виброактивного оборудования часто критично, чтобы фундамент не “кормил” вибрациями соседние конструкции. Иногда нужны деформационные швы, разрывы, виброопоры, отдельные блоки.
Осадки и выравнивание: почему важен прогноз, а не факт “держит”
Даже небольшая неравномерная осадка может уйти в перекос и сбить геометрию оборудования. Поэтому нужны:
- прогноз осадок по расчётным параметрам;
- оценка дифференциальных осадок (разница между опорами);
- меры по подготовке основания (уплотнение, замена, стабилизация, плита на улучшенном основании).
На слабых и неоднородных грунтах иногда дешевле сделать усиление основания, чем потом бесконечно «ловить» уровни и регулировочные пластины.
Чек-лист заказчика: что проверить до бетона
- Есть ли от поставщика частоты/режимы работы и допуски по вибрации/крену.
- В геологии есть деформационные характеристики и оценка неоднородности по зоне оборудования.
- Проект содержит проверку динамики (собственные частоты) и меры против резонанса.
- Закладные и анкера увязаны с чертежами поставщика и проверены геодезией.
- Есть план контроля: исполнительные съёмки, контроль отметок, при необходимости мониторинг осадок.
Вывод
Фундамент под оборудование — это инженерия точности. Здесь важны жёсткость, динамика, допуски и качество исходных данных. Если на старте собрать требования технологов, получить “правильную” геологию по деформациям и проверить резонанс, вы избежите самых дорогих сценариев: переделок закладных, остановки монтажа, вибропроблем и потери точности. В итоге фундамент становится не просто «прочным», а пригодным для стабильной работы оборудования.
