Самый дорогой кабель — тот, который вы не нашли до экскаватора. Внезапная труба, «неучтённый» ввод, линия связи в непонятной гильзе — это не просто авария. Это остановка работ, вызов аварийных служб, штрафы, конфликт с владельцами сетей, срыв сроков и, иногда, переработка проекта. И что важно: в большинстве случаев это можно было предотвратить, если до земляных работ провести поиск коммуникаций правильно — не “по схеме”, а по факту.
Разберём, как организовать поиск коммуникаций до начала земляных работ, какие методы реально работают, как подтверждать глубины и какие документы нужны, чтобы заказчик был защищён.
Почему схемы и “топоплан с коммуникациями” не гарантируют безопасность
Даже если у вас есть исполнительные схемы и согласования, остаётся риск:
- сети смещены относительно проекта (переносы “по месту”, ремонты);
- часть трасс не учтена или потеряна в архивах;
- глубины отличаются от заявленных;
- есть временные/частные сети (полив, дренажи, кабели наружной рекламы, вводы арендаторов);
- сети пересекаются и в одной траншее лежит несколько коммуникаций.
Поэтому “документы” — это старт, но безопасность обеспечивает только подтверждение на местности.
Какие коммуникации чаще всего становятся сюрпризом
- кабели связи и слаботочка (часто без чёткой маркировки и в непредсказуемых гильзах);
- электрокабели, особенно старые линии и ответвления;
- ливнёвка и дренажи (могут быть “самодельными” и без документации);
- газ на частных/промышленных территориях с неактуальными схемами;
- теплотрассы и их байпасы/ремонтные вставки;
- водопровод/канализация с фактическими отметками, отличающимися от паспортных.
Правильная логика поиска: от документов к подтверждению “в грунте”
Поиск сетей до земляных работ разумно строить в три этапа.
Этап 1. Сбор исходных данных и “карта риска”
- получение схем у балансодержателей и эксплуатирующих организаций;
- анализ топопланов и исполнительных схем (в том числе старых);
- выявление зон пересечений, вводов, колодцев, камер, шкафов;
- выезд и визуальная разведка: люки, шкафы, колонки, теплокамеры, опоры, трассировочные признаки.
Цель этапа — понять, где вероятность сетей максимальна и какие методы нужны.
Этап 2. Инструментальный поиск (не одним прибором, а связкой)
Один метод почти никогда не даёт 100% результата. На практике применяют комбинации:
- трассоискатель для металлических коммуникаций и кабелей с возможностью наведения сигнала;
- георадар для поиска неметаллических объектов и уточнения зоны прохождения (по условиям грунта);
- магнитометрия (по ситуации) для металлических включений и труб;
- шурфование/контрольные раскопки в ключевых точках для подтверждения глубины и типа коммуникации.
Главный принцип: прибор “показывает”, а шурф подтверждает. Без подтверждения глубины вы всё равно рискуете при разработке грунта.

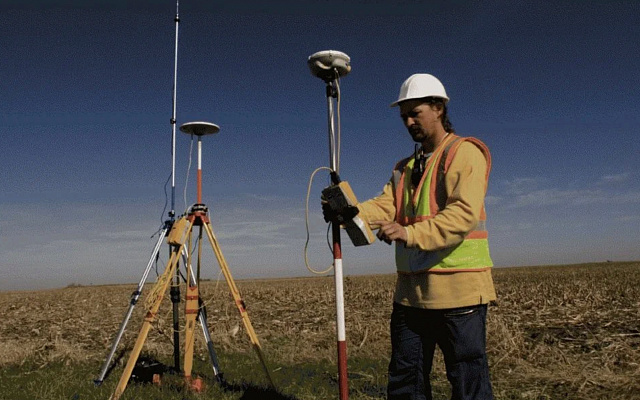

Этап 3. Геодезическая фиксация и выпуск исполнительных материалов
После поиска и подтверждения важно не потерять результат:
- координаты трасс и точек фиксируются в принятой системе координат;
- оформляются схемы с привязкой и отметками;
- выдаются материалы для ППР и для строительной площадки (понятные, а не “для архива”).
Почему “найти трассу” недостаточно: критичны глубина и тип сети
Часто подрядчик говорит: «Коммуникация найдена, вот линия на плане». Но для безопасных земляных работ нужно больше:
- глубина заложения (фактическая, подтверждённая);
- диаметр/габарит и материал;
- условия пересечения: футляр, гильза, защитные конструкции;
- состояние: есть ли течь, провис, повреждения.
Именно глубина чаще всего становится причиной аварии: экскаватор проходит “ниже ожидаемого”, а сеть лежит выше/ниже схемы на полметра.
Что включить в ТЗ подрядчику, чтобы результат был пригодным
- перечень источников исходных данных (какие организации/схемы должны быть учтены);
- методы поиска и обязательность применения связки (например, трассоискатель + георадар + шурфы по ключевым точкам);
- требование по подтверждению глубин в зонах земляных работ;
- геодезическая привязка всех выявленных коммуникаций;
- выдача материалов в формате, удобном для стройки (план + ведомость + рекомендации по безопасной разработке).
Документы и фиксация: как защитить заказчика
Чтобы в спорной ситуации у вас были аргументы, важно оформить:
- акты обследования и поиска с датами и методами;
- схемы с координатами и отметками;
- фотофиксацию ключевых мест и шурфов;
- перечень ограничений и зон, где требуется ручная разработка/особый контроль;
- при необходимости — согласование с балансодержателем на пересечения/переносы.
Это помогает доказать, что вы приняли разумные меры, даже если позже “вылезет” чужая неучтённая сеть.
Типовые ошибки, из-за которых происходят аварии
- Ограничились схемами и не подтвердили на местности.
- Использовали один метод и не сделали контрольных шурфов.
- Не привязали геодезически найденные трассы — на стройке “потеряли” линию.
- Не учли вводы и ответвления от магистралей.
- Не сделали регламент для земляных работ в зоне сетей (ручная разработка, наблюдение, ограничение техники).
Вывод
Поиск коммуникаций до земляных работ — это не формальность, а страховка от аварий и остановки стройки. Рабочая схема всегда комплексная: сбор исходных данных, инструментальный поиск несколькими методами, подтверждение глубины шурфами и геодезическая фиксация. Тогда вы не “надеетесь на удачу”, а управляете риском — и экономите деньги, время и нервы.
