Разбивка осей дома — перенос проектного положения здания на местность с закреплением основных направлений и точек. Геодезист связывает будущую конструкцию с принятой координатной и высотной основой, а строители получают ориентиры для работ. Разбивку выполняют по согласованному проекту и посадке дома. Она не заменяет проверку границ участка и не определяет самостоятельно допустимые отступы или конструкцию фундамента.
Почему нельзя начинать с рулетки от забора
Забор может не совпадать с учтённой границей, иметь изломы или наклон. Если использовать его как единственную исходную линию, ошибка перейдёт в положение дома. Даже при правильных размерах прямоугольник можно развернуть или сместить относительно проекта. Отдельно возникает высотная ошибка: отметка пола должна быть увязана с дорогой, рельефом и коммуникациями.
Сначала проверяют посадку здания и исходные точки, затем переносят оси. Ось стены, наружная грань фундамента и линия фасада — разные элементы. В документах должно быть однозначно указано, что именно закреплено, чтобы строители не отложили размеры от неверного ориентира.
Какие исходные данные нужны
- Актуальный план размещения дома на участке с координатами или однозначной привязкой.
- Чертежи осей, размеров и фундамента одной согласованной версии.
- Отметка проектного нуля и её связь с принятой системой высот.
- Сведения о границах участка и необходимых ограничениях размещения.
- Материалы топосъёмки, геодезические пункты и реперы, если они созданы.
- Порядок разработки котлована, движения техники и сохранения знаков.
Если проект изменился после согласования задания, сообщите об этом до выезда. Смешение старой посадки и нового плана фундамента — организационная ошибка, которую невозможно исправить повышением точности прибора.
Границы, ГРО, оси и репер
| Ориентир | Назначение | Типичная путаница |
|---|---|---|
| Граничная точка | Положение границы участка по исходным сведениям | Принимают любой столб за достоверный знак |
| Геодезическая разбивочная основа | Исходные пункты для переноса и контроля проекта | Считают её результатом разбивки всех деталей |
| Оси здания | Положение и ориентация проектных конструкций | Путают ось с наружной гранью стены |
| Репер | Передача и восстановление высот | Используют случайную отметку без привязки |
Как выполняют разбивку
- Проверяют комплект проекта и взаимное соответствие размеров.
- Проверяют исходную основу и выбирают устойчивые места закрепления.
- Переносят основные оси и предусмотренные заданием точки.
- Закрепляют ориентиры вне зоны разрушения при земляных работах.
- Выполняют контрольные измерения и оформляют схему.
- Передают результат ответственному за строительные работы.
Принципы геодезических работ в строительстве описаны в СП 126.13330.2017. Конкретная точность и состав операций зависят от проекта. Проверка диагоналей полезна как часть контроля прямоугольной геометрии, но сама по себе не подтверждает правильность положения здания на участке и его высотной привязки.

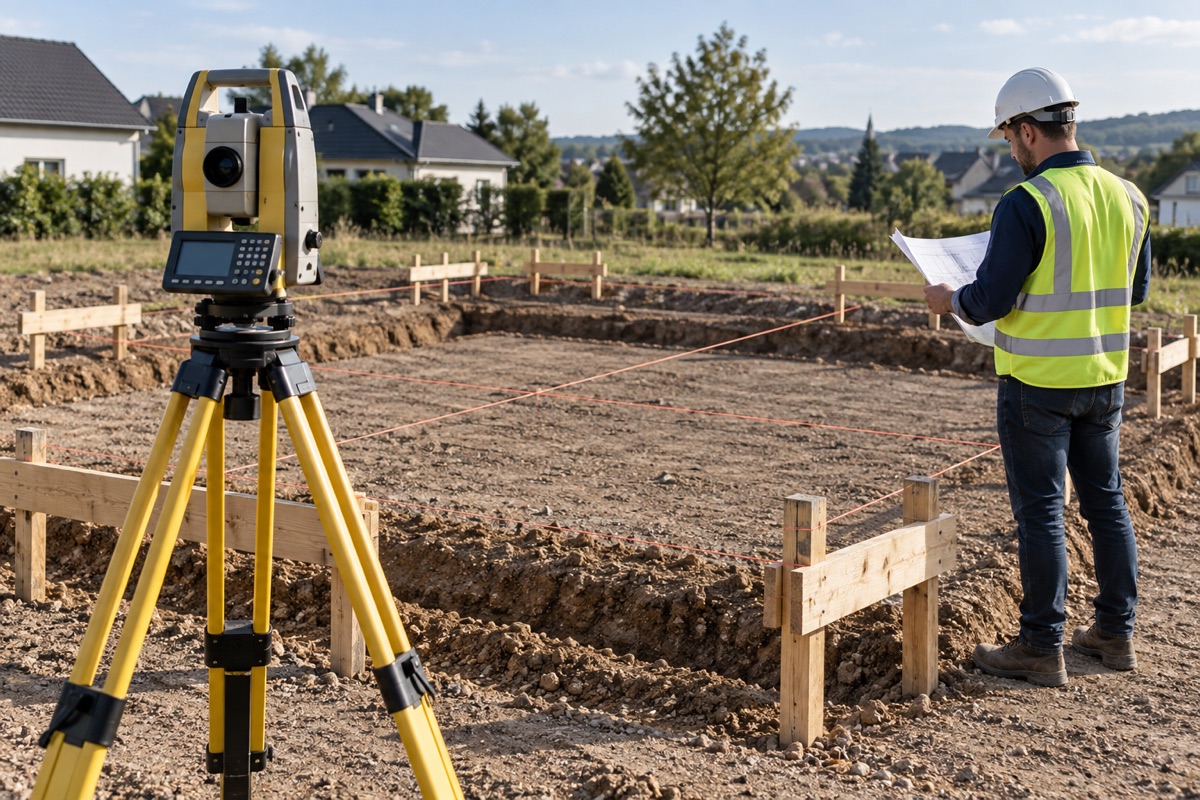

Зачем нужны обноска и выносные знаки
Точки непосредственно в пятне котлована быстро уничтожаются техникой. Выносные закрепления и обноска позволяют восстанавливать проектные направления после разработки грунта. Места размещения выбирают так, чтобы сохранить видимость, устойчивость и доступ к знакам.
Натянутый шнур удобен для некоторых строительных операций, но не заменяет геодезический контроль. Обноска может сместиться, а отметки на ней — быть перепутаны. После повреждения знаков или существенных работ их положение проверяют, а не восстанавливают по памяти.
Что проверить при приёмке
В согласованном комплекте должны быть понятны используемая версия проекта, обозначения осей, исходные координаты и высоты, схема знаков и результаты предусмотренного контроля. Попросите геодезиста показать каждое закрепление и объяснить, что отсчитывать от него. Уточните, какие точки являются основными, а какие вспомогательными.
При передаче строителям проверьте, что они читают схему одинаково. Если фундамент смещён относительно осей, размер этого смещения должен следовать из проекта. Ответственность за сохранность знаков и порядок повторного вызова лучше определить до прибытия экскаватора.
Цена, сроки и повторные выезды
Стоимость зависит от геометрии дома, количества осей, доступности исходной основы, условий площадки и формы закрепления. Разбивка перед котлованом, перенос на подготовку и контроль готовых конструкций — разные этапы. Обсудите их заранее, чтобы в графике строительства не возникла пауза из-за отсутствия измерений.
Если проект ещё меняется, торопиться с окончательной разбивкой невыгодно. Предварительную разметку для обсуждения посадки обозначают именно как предварительную и не используют автоматически для устройства фундамента.
Учебный пример: проектный ноль выше дороги
Дом расположен правильно в плане, но строители приняли за ноль верх соседнего бордюра. Проект предусматривал другую отметку пола. Если ошибку обнаружить только после бетонирования, изменятся решения по входам и водоотведению. Передача репера и схемы высот позволяет проверить это заранее. Пример условный и показывает, почему разбивка не ограничивается четырьмя углами.
Ошибки на площадке
- Размечать дом от непроверенного ограждения.
- Использовать разные версии плана посадки и фундамента.
- Путать оси с гранями конструкций.
- Разрушать все знаки при разработке котлована.
- Продолжать работу после повреждения репера без проверки.
Частые вопросы
Когда вызывать геодезиста?
После согласования посадки и чертежей, до начала операций, требующих точного положения здания. Обычно отдельно планируют этапы земляных работ, устройства основания и контроля конструкций. Исполнителю нужно заранее знать последовательность стройки, чтобы знаки сохранялись и могли использоваться в нужный момент.
Нужно ли сначала выносить границы?
Если положение границ неизвестно или вызывает сомнение, его необходимо уточнить до окончательной привязки дома. Но вынос границ и разбивка осей остаются разными задачами. В первом случае восстанавливают исходные координаты участка, во втором — проектное положение здания с учётом принятых ограничений и отметок.
Достаточно ли проверить диагонали?
Нет. Равные диагонали могут подтверждать отдельные геометрические соотношения, но не доказывают правильную ориентацию, расположение и высоту дома. Контроль должен соответствовать проекту и методике работ. Важны исходная основа, расстояния, координаты и однозначность закреплённых элементов, а не один удобный признак.
Что делать, если колышки сбил экскаватор?
Остановите операции, для которых утрачена достоверная привязка, и восстановите разбивку по сохранённой основе. Схема и выносные знаки облегчают работу. Если повреждены и они, потребуется повторная проверка исходных точек. Приблизительное восстановление по фотографиям не подходит для ответственного переноса осей.
Входит ли контроль фундамента в разбивку?
Только если такой этап предусмотрен договором. Разбивка задаёт проектное положение до выполнения работ, а исполнительная съёмка фиксирует фактически построенное. Полезно заказывать их как согласованную последовательность: это позволяет выявлять отклонения на стадии, когда исправление ещё технически и экономически возможно.
Для выноса осей здания подготовьте утверждённые чертежи и данные о высотной привязке. При нескольких этапах стройки заранее согласуйте геодезическое сопровождение.
