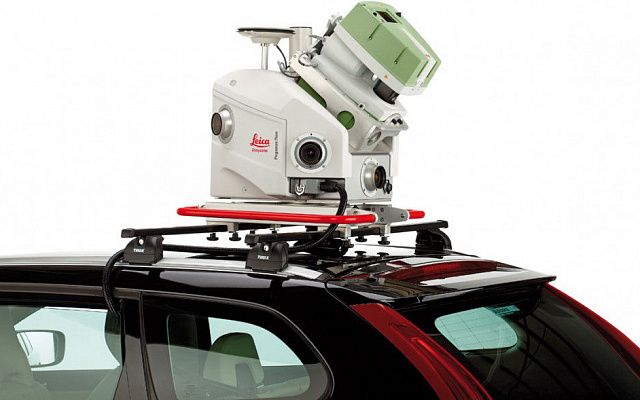

Когда говорят про геодезический мониторинг, многие до сих пор представляют геодезиста с тахеометром, который раз в месяц “обходит репера” и потом сдаёт отчёт. На современных объектах всё чаще работает другая модель: на конструкции ставятся датчики, сенсоры сами фиксируют малейшие смещения и передают данные в систему, а инженеры получают графики и уведомления об отклонениях в режиме, близком к реальному времени.
Для девелоперов, промышленных предприятий и владельцев сложных сооружений (мосты, эстакады, ТРЦ, высотные здания) такой подход — уже не “игрушка”, а инструмент управления рисками. Разберём, какие именно датчики и сенсоры применяются в геодезическом мониторинге и что они фиксируют.
Зачем вообще нужны датчики в геодезическом мониторинге
Классические геодезические измерения остаются важными, но у них есть ограничения: они дискретны по времени, зависят от человеческого фактора и требуют постоянного присутствия специалистов на площадке. Современные датчики позволяют:
- получать частые или непрерывные измерения без выезда на объект;
- фиксировать очень малые деформации, которые ещё не видны визуально;
- автоматизировать анализ и оповещение при выходе параметров за допустимые пределы;
- собрать историю поведения объекта за годы эксплуатации.
По сути, датчики превращают сооружение в “говорящий объект”, который сам сообщает, где у него начинаются проблемы.
Призмы и роботизированные тахеометры: контроль смещений конструкций
Один из базовых инструментов — связка роботизированного тахеометра и отражательных призм. На конструкцию (фасады, колонны, несущие элементы, стены котлована) устанавливают небольшие отражатели, а тахеометр автоматически их обмеряет по программе.
Что фиксируется:
- горизонтальные и вертикальные смещения конструкций относительно исходного положения;
- скорость деформаций во времени — как быстро “уходит” элемент;
- динамика осадок и кренов отдельных частей здания или сооружения.
Такая система хорошо работает на стройплощадках и уже построенных объектах, где требуется высокая точность и привязка к координатам, но нет смысла “увешивать” всё десятками разных сенсоров.
GNSS-сенсоры: мониторинг больших территорий и высоких сооружений
GNSS-приёмники (спутниковые датчики) используются, когда нужно контролировать смещения на значительных площадях или высотах: дамбы, откосы, мачты, башни, протяжённые эстакады.
Они фиксируют:
- координаты точек в глобальной системе с сантиметровой точностью в режиме RTK;
- медленные смещения во времени — например, ползучесть откоса или “игру” высоких сооружений;
- реакцию объекта на ветровые и температурные нагрузки, изменение уровня воды и другие факторы среды.
Преимущество GNSS — возможность удалённого контроля и минимальное вмешательство в конструкцию. Недостаток — зависимость от открытого небосвода и качества сигнала.
Наклономеры и инклинометры: угол наклона и крен конструкций
Наклономеры (tilt-сенсоры) и инклинометры устанавливаются непосредственно на конструкциях: колоннах, подпорных стенах, опорах мостов, стенах котлованов.
Они фиксируют:
- изменение угла наклона элемента относительно вертикали или горизонтали;
- развитие крена во времени (например, постепенный “уход” опоры или подпорной стены);
- реакцию конструкций на нагрузку: бетонирование, обратную засыпку, монтаж оборудования.
Если роботизированный тахеометр показывает “куда сместилась точка”, то наклономеры позволяют локально отследить именно поворот и крен элемента, зачастую с очень высокой чувствительностью.
Тензодатчики и датчики деформаций: что происходит внутри конструкции
Геодезический мониторинг всё чаще дополняется датчиками деформаций и тензодатчиками, которые встраиваются в конструкции или крепятся на их поверхность.
Они регистрируют:
- напряжения и деформации в арматуре, металлоконструкциях, бетоне;
- перераспределение усилий при эксплуатации сооружения или изменении схемы нагрузок;
- появление аномальных зон, где напряжения растут быстрее, чем ожидается по расчётам.
Такие датчики особенно востребованы на ответственных объектах: мосты, резервуары, уникальные здания, где важно понимать не только “как сместилась точка в пространстве”, но и “что чувствует сама конструкция”.
Датчики осадок и приборы для контроля трещин
Для мониторинга фундаментов и оснований применяются датчики осадок, а для контроля трещинообразования — датчики раскрытия трещин (крэкометры).
Они фиксируют:
- величину и скорость осадок отдельных опор, колонн, фундаментных плит;
- изменение ширины трещин в стенах, плитах, стыках конструкций;
- стабилизацию или развитие деформаций после усиления, реконструкции, изменения режима эксплуатации.
В отличие от визуального контроля, такие приборы дают числовые значения и графики: можно оценить, “застыла ли” трещина или продолжает развиваться, превышена ли скорость раскрытия допустимые нормы.
Пьезометры и датчики уровня воды: влияние гидрогеологии
Отдельная важная группа — пьезометры и датчики уровня грунтовых вод. Они устанавливаются в скважинах и колодцах, связанных с водоносными горизонтами.
Что они показывают:
- уровень и колебания грунтовых вод во времени;
- реакцию водоносных горизонтов на осадки, водопонижение, работу дренажных систем;
- наличие напорных условий, которые могут влиять на устойчивость котлованов и фундаментов.
Для многих объектов именно изменение гидрогеологических условий становится триггером для деформаций. Поэтому связка геодезических датчиков и пьезометров даёт более полную картину происходящего.
Вибродатчики и акселерометры: динамика и вибрации
На объектах, где присутствуют динамические нагрузки (движение транспорта, работа оборудования, взрывные работы, забивка свай), применяются вибродатчики и акселерометры.
Они фиксируют:
- амплитуду и частоту вибраций конструкций и грунтов;
- пиковые значения ускорений, опасные для отделки, оборудования, людей;
- накопленный эффект от многократных динамических воздействий.
Эти данные важны для оценки соответствия нормам по вибрациям и для прогноза долговечности конструкций под действием циклических нагрузок.
Система в целом: как работают датчики в автоматизированном мониторинге
Отдельные датчики сами по себе — это ещё не система мониторинга. В современном подходе они объединяются в сеть:
- данные с сенсоров поступают на логгеры и контроллеры (часто по проводным или беспроводным каналам);
- информация передаётся на сервер или облачную платформу, где хранится и обрабатывается;
- инженеры настраивают пороговые значения и сценарии оповещения — при превышении система отправляет уведомления ответственным;
- формируются отчёты и графики для надзора, экспертизы, страховых компаний, служб эксплуатации.
В результате заказчик получает не набор разрозненных приборов, а работающий инструмент: видно, где объект ведёт себя штатно, а где появляются тенденции, требующие внимания.
Итог: что дают современные датчики заказчику
Современные датчики и сенсоры в геодезическом мониторинге фиксируют не “абстрактные цифры”, а вполне конкретные вещи: смещения, крены, осадки, деформации, вибрации, уровень воды и напряжения в конструкциях. Всё то, что напрямую связано с безопасностью и ресурсом сооружения.
Для заказчика это означает:
- раннее выявление проблем и возможность реагировать до возникновения аварий;
- обоснованные решения по усилению, реконструкции или изменению режима эксплуатации;
- снижение рисков для людей, репутации и бюджета;
- прозрачную доказательную базу для диалога с надзором, страховщиками, подрядчиками.
Именно поэтому геодезический мониторинг постепенно переходит от периодических визитов с тахеометром к комплексным системам датчиков и сенсоров. Там, где цена ошибки высока, автоматизированный контроль деформаций становится не опцией, а стандартом.
