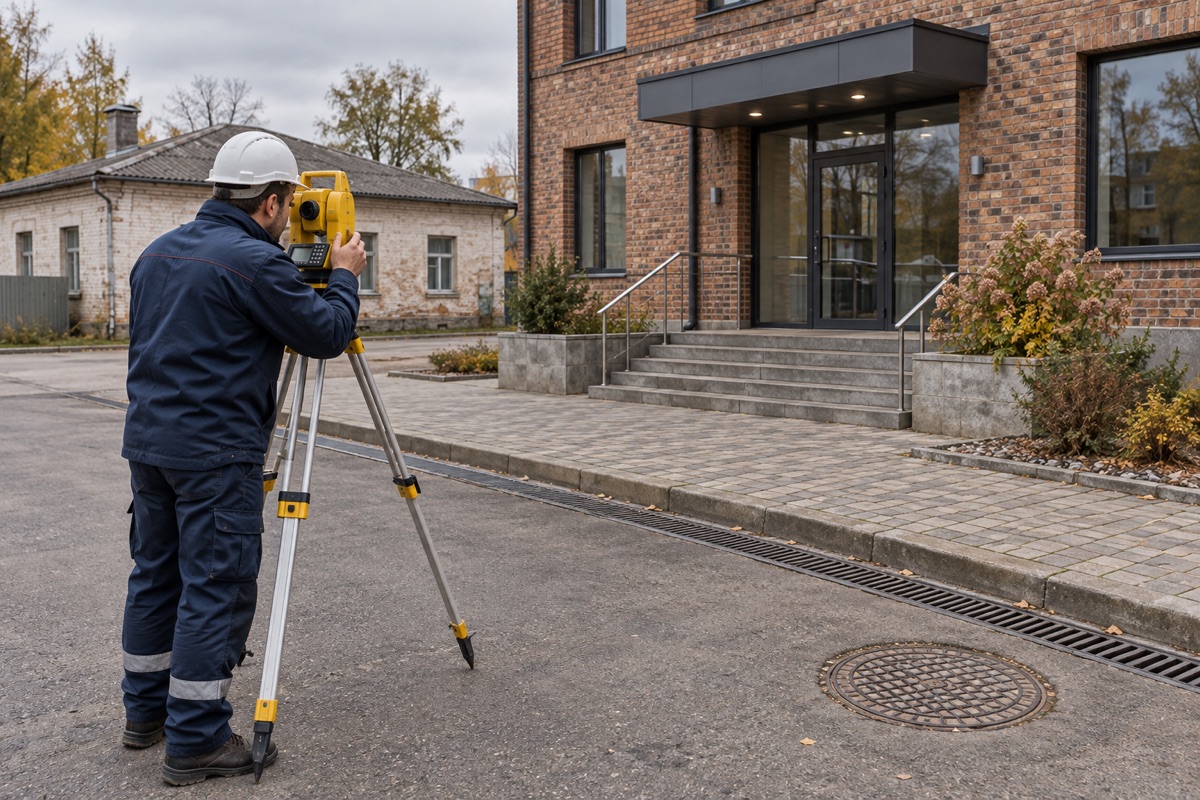

Топографическая съёмка для реконструкции фиксирует существующее здание, рельеф и инженерные сети на территории, с которой будет взаимодействовать проект. Она нужна, чтобы увязать пристройку, новые входы, проезды и коммуникации с фактическими условиями. Состав съёмки определяет проектировщик совместно с изыскателем: кадастрового плана или старого генплана обычно недостаточно для всех этих задач. Топосъёмка не заменяет обследование конструкций и обмеры здания.
Чем реконструкция отличается от строительства на свободном участке
При реконструкции проект ограничен уже существующими объектами. Важны отметки входов, расположение приямков, проходы, деревья, соседние сооружения и подземные коммуникации. Ошибка в исходных данных может проявиться не в геометрии самой пристройки, а в невозможности обеспечить подъезд, водоотвод или подключение к существующей сети.
Особенно сложны действующие предприятия и плотно застроенные участки. На них нужно согласовать доступ, учитывать движение транспорта, обследовать доступные элементы сетей и заранее определить зоны, где измерения затруднены. Назначать объём только по площади новой пристройки рискованно: она может занимать небольшое пятно, а проектные связи распространяться далеко за его пределы.
Какие работы нельзя подменять топографической съёмкой
| Работа | Что устанавливает | Чего сама по себе не даёт |
|---|---|---|
| Топосъёмка территории | Плановое и высотное положение ситуации, рельефа и сетей в заданном составе | Заключения о несущей способности конструкций |
| Обмеры здания | Геометрию помещений, фасадов и элементов в необходимой детализации | Полного исследования грунта |
| Техническое обследование | Состояние конструкций и данные для оценки возможности реконструкции | Автоматически готового топоплана территории |
| Инженерная геология | Условия основания, свойства грунтов и подземные воды | Координатного закрепления проектных осей |
| Кадастровые работы | Документы для предусмотренных законом кадастровых процедур | Всех исходных данных для строительного проектирования |
Требования к инженерно-геодезическим изысканиям рассматривают по СП 317.1325800.2017, к геодезическим работам в строительстве — по СП 126.13330.2017. Для обследования зданий применяют соответствующие положения ГОСТ 31937-2024. Применимость конкретного требования проверяют по объекту и виду работ, а не по общему названию договора.
Как определить границы и детализацию съёмки
Начните со схемы предполагаемой реконструкции. Отметьте пристройку, новые входы, места подключения, проезды, участки изменения благоустройства и водоотвода. Проектировщик должен объяснить, какие прилегающие элементы влияют на решение. На этой основе согласуют контур съёмки, масштаб, точность и специальные требования.
Масштаб 1:500 часто используется для подробной основы, но не является универсальным ответом. Для отдельных узлов могут понадобиться более детальные измерения или самостоятельные обмерные материалы. Необходимо также определить систему координат и высот, чтобы совместить новую съёмку с проектом и архивными данными без произвольных сдвигов.
На какие отметки и объекты обратить внимание
- Входы, пороги, пандусы, лестницы и участки сопряжения покрытий.
- Отмостку, приямки, подпорные стенки и перепады рельефа.
- Колодцы, камеры, доступные выходы коммуникаций и места подключения.
- Дождеприёмники, лотки и элементы отвода поверхностной воды.
- Проезды, ограждения и объекты, ограничивающие строительную площадку.
- Элементы соседних сооружений, необходимые для проектной увязки.
Конкретный состав фиксируют в задании. Например, отметка крышки колодца не заменяет отметку лотка трубы. Если последняя нужна для расчёта подключения, возможность её получения следует согласовать отдельно. Вскрытие и обследование колодцев выполняют с разрешениями и соблюдением требований безопасности; заказчику не следует спускаться внутрь самостоятельно.
Что делать с неизвестными подземными сетями
Архивные схемы помогают планировать поиск, но не подтверждают автоматически фактическое положение каждой трубы или кабеля. При изысканиях сопоставляют документы, доступные признаки и результаты предусмотренных программой обследований. Выявленные расхождения и непроверенные участки должны быть отражены, а не скрыты под аккуратной линией на плане.
Если трасса не установлена с необходимой достоверностью, проектировщику сообщают ограничение. Дополнительный поиск, согласование с эксплуатирующей организацией или контрольное вскрытие назначают по ситуации. Топоплан нельзя считать гарантией отсутствия неизвестных сетей: это опасная трактовка документа перед земляными работами.
Как организовать работы на действующем объекте
- Передать проектировщику и изыскателю актуальную схему реконструкции.
- Собрать архивный генплан, схемы коммуникаций, предыдущие изыскания и сведения о выполненных изменениях.
- Согласовать зоны съёмки, состав измеряемых элементов и форматы результата.
- Определить ответственного за доступ, сопровождение и взаимодействие с эксплуатацией.
- Провести полевые измерения с фиксацией недоступных зон и расхождений.
- Проверить совместимость цифровой основы с проектом до начала детальной разработки.
Для производства полезно заранее выделить безопасные интервалы работы в зонах движения и погрузки. Если часть территории недоступна, её нельзя автоматически считать обследованной. В договоре следует установить порядок повторного выхода и доработки материалов.
Учебный пример: пристройка и новый вход
Предположим, к существующему зданию планируют пристройку с входом со стороны двора. На архивном плане отсутствуют недавно установленный дождеприёмник и изменённое покрытие. Актуальная съёмка показывает отметки двора и положение водоотвода, после чего проектировщик увязывает вход с благоустройством. Это условный пример, а не описание выполненного объекта: конструкцию пристройки и возможность опирания определяют отдельно.
Приёмка результата и типичные ошибки
Проверьте охват согласованной территории, дату полевых работ, системы координат и высот, читаемость условных знаков, состав цифровых файлов и сведения об ограничениях. Вместе с проектировщиком убедитесь, что в материалах есть нужные отметки и подключения. Красивый PDF без пригодной цифровой основы может оказаться недостаточным для дальнейшей работы.
- Снимать только пятно пристройки, забывая про сети и водоотвод.
- Использовать старый план без проверки изменений на территории.
- Считать топосъёмку обследованием технического состояния здания.
- Не согласовывать высотную систему с проектировщиком.
- Принимать непроверенные коммуникации за точно установленные.
Частые вопросы
Нужна ли новая съёмка, если есть план двухлетней давности?
Возраст сам по себе не определяет пригодность. Нужно проверить изменения рельефа, сетей, застройки и соответствие материала текущему заданию. Иногда достаточно обоснованной актуализации, иногда требуется новая съёмка. Решение принимает изыскатель вместе с проектировщиком, а не продавец услуги по универсальному сроку «годности».
Можно ли использовать кадастровый план вместо топографического?
Кадастровые сведения решают другую задачу. Они не содержат полного набора актуальных высот, рельефа и коммуникаций, необходимого для реконструкции. Их используют как часть исходных данных и для проверки границ, но не как автоматическую замену инженерно-топографической основы.
Топосъёмка покажет, выдержит ли здание надстройку?
Нет. Для оценки такой возможности нужны обследование конструкций, необходимые данные об основании и расчёты. Геодезические измерения могут входить в комплекс работ, но топографический план территории сам по себе не устанавливает несущую способность стен, перекрытий или фундамента.
Нужно ли снимать соседний участок?
Объём зависит от проектной задачи и законной возможности доступа. Важные сопряжения или коммуникации могут находиться за границей объекта. Необходимую зону согласуют заранее; отсутствие доступа фиксируют как ограничение. Заходить на чужую территорию без соответствующего основания нельзя.
От чего зависят цена и срок?
От площади и сложности территории, плотности застройки и сетей, требований к детализации, доступности архивов и условий работы действующего объекта. Для расчёта нужны схема и задание. Сравнивать предложения стоит по одинаковому составу результата, отдельно учитывая обследования, согласования и дополнительные выезды.
Для подготовки основы под реконструкцию можно заказать инженерно-геодезические изыскания. Если требуется оценка конструкций, её необходимо включить в отдельное задание на обследование зданий и сооружений.
Источники и нормативные документы
- СП 317.1325800.2017. Инженерно-геодезические изыскания для строительства
- СП 126.13330.2017. Геодезические работы в строительстве
- ГОСТ 31937-2024. Здания и сооружения. Правила обследования и мониторинга технического состояния
