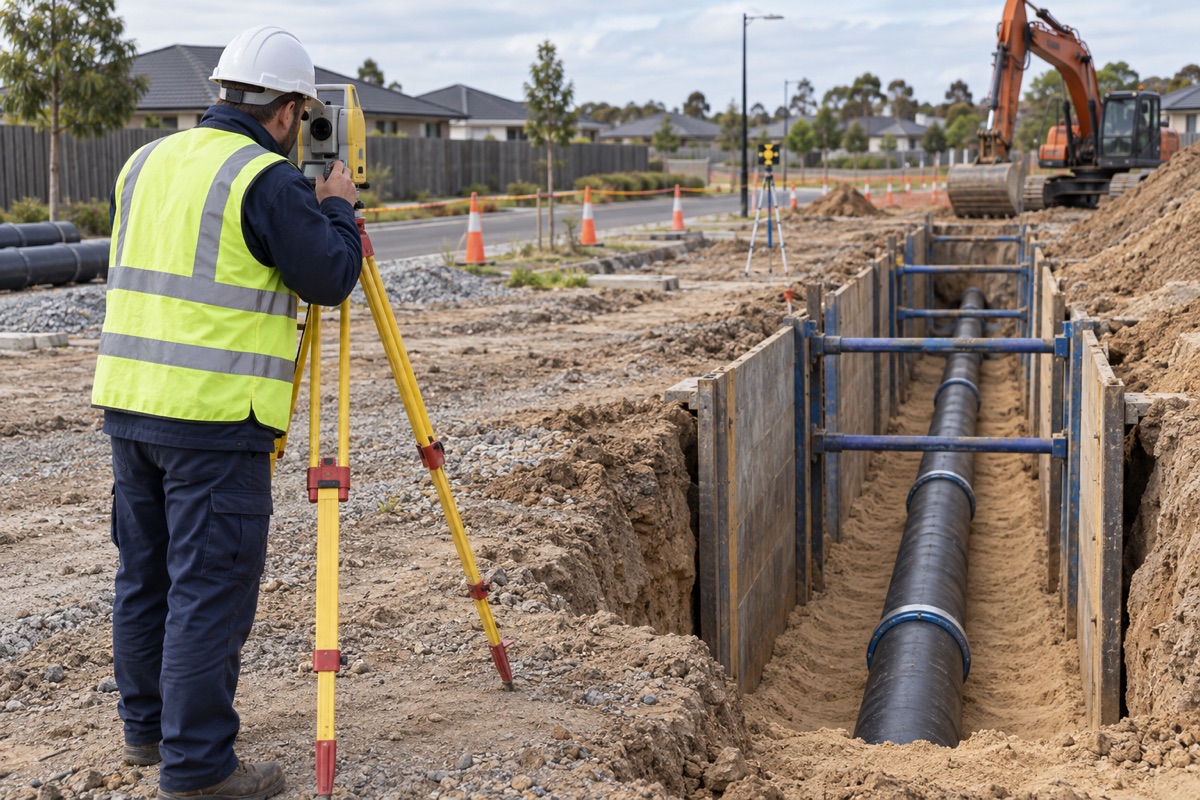

Исполнительная съёмка наружных сетей фиксирует фактическое положение построенных коммуникаций: координаты, высоты и другие характеристики, предусмотренные заданием и требованиями к документации. Подземные элементы следует снимать на стадии, когда они доступны для достоверных измерений, обычно до засыпки. Результат позволяет сравнить выполненные работы с проектом и подготовить исполнительные чертежи. Сам факт съёмки не означает автоматической приёмки или разрешения эксплуатации сети.
Зачем измерять сеть после монтажа
Проект показывает, как сеть должна быть построена. Во время строительства положение отдельных участков может измениться из-за фактических препятствий, уточнения подключения или согласованных решений. Исполнительные измерения показывают, что сделано на местности. Они нужны для контроля, оформления результата и дальнейшей эксплуатации.
Копирование проектной трассы в документ с названием «исполнительный» не заменяет съёмку. Равным образом фотография траншеи полезна как дополнительная фиксация, но обычно не даёт необходимой координатной и высотной информации. Метод измерений выбирают по требуемой точности и условиям площадки.
Когда приглашать геодезиста
Планировать съёмку лучше до начала монтажа, согласовав с подрядчиком этапы готовности. Для подземной сети критично выполнить измерения доступных элементов до их закрытия. После засыпки восстановить необходимые сведения может быть труднее и дороже, а отдельные характеристики без вскрытия достоверно определить невозможно.
На протяжённой трассе работы организуют по участкам. Готовность к измерениям, порядок уведомления и состав передаваемых материалов включают в рабочий график. Если участок нельзя надолго оставить открытым, согласуют оперативный выезд заранее. Экстренное приглашение после обратной засыпки — не равноценная замена плановой работе.
Что фиксируют для разных коммуникаций
| Сеть или элемент | Что может потребоваться | Почему это важно |
|---|---|---|
| Самотечная канализация | Трасса, колодцы, отметки лотков, направления и характеристики участков | Проверка высотной увязки и уклонов |
| Напорный трубопровод | Положение трассы, поворотов, арматуры и характерных узлов | Соответствие проекту и последующая эксплуатация |
| Кабельная линия | Трасса, характерные точки, переходы и предусмотренные проектом элементы | Поиск и безопасная работа рядом с линией |
| Колодцы и камеры | Положение, соответствующие высотные отметки и конструктивные сведения | Увязка сети и доступ к обслуживанию |
| Пересечения | Положение и необходимые высотные данные пересекающихся объектов | Проверка взаимного расположения коммуникаций |
Это не универсальная ведомость для любой сети. Например, измерение верха трубы и отметки её лотка — разные задачи. Какие поверхности измеряются и как оформляются результаты, должно быть понятно из задания и принятой методики. Не следует молча заменять требуемую характеристику более удобной для съёмки.
Какие документы передать исполнителю
- Актуальную рабочую документацию с трассой и узлами.
- Согласованные изменения проекта и сведения о фактически выполненных участках.
- Данные геодезической основы, систем координат и высот.
- Требования заказчика и организации, принимающей документацию.
- Сведения о материалах и характеристиках элементов, которые нельзя определить геодезическим измерением.
- График монтажа, доступа и закрытия работ.
Если исполнительные материалы передают в городской фонд, эксплуатирующей организации или для контрольной съёмки, дополнительные требования выясняют до выезда. Набор файлов и процедуры в разных регионах и организациях могут отличаться. Геодезисту нужен точный получатель результата, а не только просьба «сделать для сдачи».
Как проходят измерения и оформление
- Проверяют задание, актуальность проекта и пригодность геодезической основы.
- Согласуют безопасный доступ и готовность открытых элементов к измерениям.
- Снимают характерные точки и необходимые высотные характеристики.
- Выполняют обработку, контроль и сопоставление с проектом.
- Оформляют исполнительные чертежи, схемы и предусмотренные ведомости.
- Передают комплект заказчику с указанием выявленных отклонений и ограничений.
Оформление исполнительной геодезической документации рассматривают по ГОСТ Р 51872-2024, а геодезические работы в строительстве — по СП 126.13330.2017. Необходимые требования к инженерно-топографическим материалам определяют с учётом СП 317.1325800.2017. Применимость положений уточняют для конкретной задачи.
Что делать, если обнаружены отклонения от проекта
Геодезист фиксирует измеренные значения и разницу с проектными данными. Решение о допустимости отклонения принимают уполномоченные участники строительства в установленном порядке. Нельзя «исправить» фактические координаты на чертеже, чтобы они совпали с проектом: это уничтожает смысл исполнительной документации.
Если меняется проектное решение, необходимо оформить его согласование, а при исправлении конструкции — выполнить необходимые повторные измерения. Заказчику важно различать исправление ошибки обработки, уточнение исходных данных и реальное изменение положения построенного элемента. Это три разных основания для новой версии документа.
Учебный пример: высотная увязка канализации
Допустим, после укладки самотечного участка измеряют отметки лотков в характерных точках. Сопоставление с проектом показывает, что фактическая высотная увязка требует проверки. Документацию передают проектировщику и ответственным за строительство до закрытия работ. Пример условный: допустимые уклоны и решение об исправлении нельзя назначить без параметров конкретной сети.
Чек-лист приёмки исполнительного комплекта
- Указаны объект, участок, вид сети и актуальная версия документации.
- Понятны системы координат и высот, масштаб и условные обозначения.
- Представлены согласованные характерные точки, отметки и необходимые характеристики.
- Фактические данные различимы с проектными, отклонения не скрыты.
- Есть требуемые подписи, ведомости и цифровые форматы.
- Отражены недоступные элементы и основания для использования сторонних сведений.
- Комплект соответствует требованиям конкретного получателя.
Не назначайте единую точность «до сантиметра» всем видам работ без обоснования. Требования связаны с объектом, этапом и нормативной документацией. При выборе подрядчика сравнивайте одинаковый объём: одна схема трассы и полный комплект с ведомостями, дополнительными обследованиями и сопровождением передачи — разные услуги.
Частые вопросы
Можно ли снять сеть после засыпки?
Иногда отдельные сведения можно уточнить по доступным элементам и дополнительному поиску, но это не гарантирует восстановления всего требуемого состава. Возможность и метод определяют отдельно; может понадобиться вскрытие. Правильнее заранее организовать измерения до закрытия коммуникации и избежать недостоверного оформления.
Исполнительная и контрольная съёмка — одно и то же?
Они могут быть связаны, но выполняют разные функции. Исполнительная фиксирует построенный объект для документации, а контрольная проверяет соответствующие характеристики или материалы в рамках установленной процедуры. Кто выполняет контроль и что передаётся, зависит от условий объекта и требований принимающей организации.
Достаточно ли координат колодцев?
Не всегда. Между колодцами могут быть повороты, пересечения и другие характерные элементы, а высотные данные важны для проверки работы сети. Полноту устанавливают заданием, проектом и применимыми требованиями. Сокращённый набор точек нельзя считать достаточным только потому, что по нему легко нарисовать линию.
Кто подтверждает материал и диаметр трубы?
Часть характеристик получают из проектных и строительных документов либо фиксируют при доступном осмотре. Они не возникают автоматически из координатной съёмки. Источник и ответственность за переданные сведения должны быть понятны. При расхождениях сведения уточняют до выпуска окончательного комплекта.
Съёмка означает, что сеть принята в эксплуатацию?
Нет. Исполнительные материалы являются частью предусмотренного процесса оформления и контроля. Для приёмки могут требоваться испытания, акты, согласования и другие документы. Геодезический чертёж сам по себе не заменяет их и не подтверждает выполнение всех технических и организационных условий.
Для организации измерений до засыпки согласуйте график геодезического сопровождения строительства. Если одновременно нужна актуальная основа территории, предусмотрите отдельный объём инженерно-геодезических изысканий.
Источники и нормативные документы
- ГОСТ Р 51872-2024. Документация исполнительная геодезическая
- СП 126.13330.2017. Геодезические работы в строительстве
- СП 317.1325800.2017. Инженерно-геодезические изыскания для строительства
- Комплекс градостроительной политики Москвы. Контрольно-геодезическая съёмка (архивное разъяснение, 2016)
