Исполнительная съёмка свайного поля фиксирует фактическое положение выполненных свай и позволяет сопоставить его с проектом до закрытия контролируемых элементов последующими работами. Геодезист определяет предусмотренные заданием координаты и отметки, оформляет схему и ведомость отклонений. Допустимость выявленных расхождений оценивают по проектным и применимым нормативным требованиям. Съёмка положения оголовков сама по себе не подтверждает длину, сплошность или несущую способность свай.
Чем исполнительная съёмка отличается от разбивки
При разбивке проектные оси и точки переносят на площадку перед выполнением работ. Исполнительная съёмка решает обратную задачу: измеряет, что получилось в действительности. Сохранённый разбивочный колышек не доказывает, что установленная рядом свая заняла проектное положение. Поэтому предварительная разметка и последующий контроль имеют разные результаты и документацию.
Съёмку также нельзя подменять данными бурового или погружного журнала. Журнал описывает технологический процесс и параметры выполнения сваи, а геодезические измерения — положение доступных для контроля элементов. Эти сведения сопоставляют, но каждый документ отвечает на свою часть задачи.

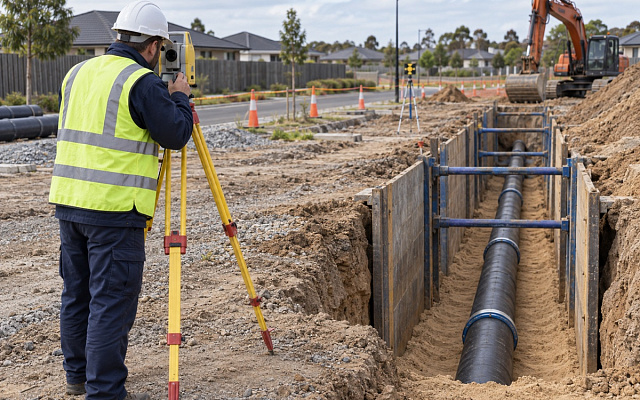

Когда приглашать геодезиста
Контроль планируют заранее, увязывая с технологической последовательностью. Важно измерить элементы, пока они доступны и их можно достоверно идентифицировать. Конкретный момент зависит от вида свай, обработки оголовков, устройства подготовки и ростверка. На крупном объекте измерения могут выполнять по захваткам, сохраняя единую основу и нумерацию.
Если оголовки закрыты, восстановить прежний объём достоверной информации одним выездом может быть невозможно. Заранее согласуют, какие точки и поверхности фиксируют до обработки оголовков и после неё. При изменении их геометрии отметки разных этапов нельзя смешивать в одной ведомости без пояснения.
Какие параметры фиксируют
| Параметр | Для чего нужен | Что не подтверждает |
|---|---|---|
| Плановое положение контролируемой точки сваи | Сопоставление с проектными осями и координатами | Положение всего ствола по глубине |
| Отметка указанной поверхности оголовка | Увязка с ростверком и последующими работами | Глубину погружения или длину сваи |
| Номер и принадлежность к группе | Связь схемы, журнала и проекта | Качество материала |
| Отклонения по согласованным направлениям | Передача данных для оценки соответствия | Автоматическое разрешение дальнейших работ |
В задании уточняют способ определения центра или другой контрольной точки: форма оголовка и состояние его поверхности влияют на измерения. Для круглой и прямоугольной сваи геометрическая процедура может различаться. Нельзя выдавать координату случайно выбранного края за координату центра без соответствующего пересчёта.
Какие исходные документы нужны
- Актуальная схема свайного поля с нумерацией и проектными координатами.
- Рабочие чертежи с осями, отметками и требованиями к контролю.
- Документы на геодезическую разбивочную основу и высотные знаки.
- Сведения о выполненных изменениях и согласованных проектных решениях.
- План захваток, последовательность работ и требуемые форматы выдачи.
Особое внимание уделяют версиям. Если монтаж выполняли по изменённой схеме, а съёмку сравнили с первоначальной, ведомость покажет расхождения, которые нельзя правильно оценить без истории изменений. Нужны однозначные номер листа, редакция и дата исходного проекта.
Как читают ведомость отклонений
Отклонение вычисляют как разность фактической и проектной координаты или отметки в согласованной системе. Направления, знаки и единицы указывают явно. Если проект требует оценивать смещение вдоль и поперёк ряда свай, при необходимости преобразуют координатные разности в эти направления. Они не всегда совпадают с осями X и Y исходной системы.
Учебный пример: для одной контролируемой точки получены ΔX = +4 мм и ΔY = −3 мм. Длина вектора планового смещения равна 5 мм. Но заключение нельзя сделать только по этому числу: критерий может относиться к отдельному направлению, типу сваи, её расположению в группе и проектному решению. Для оценки нужна также точность измерений.
Измеренное отклонение и погрешность измерения — разные вещи. Первое характеризует положение конструкции относительно проекта, второе — качество определения этого положения. Даже небольшое число в ведомости бесполезно, если исходная основа недостоверна или метод не обеспечивает нужной точности.
Что должно быть в результате
Исполнительная схема связывает номера свай, оси, фактические данные и отклонения. В комплект включают предусмотренные заданием ведомости, сведения об исходной основе, дате и методе измерений, обозначение проекта и ответственных исполнителей. Оформление геодезической исполнительной документации рассматривают по ГОСТ Р 51872-2024, а строительные геодезические работы — по СП 126.13330.2017.
Выявленные расхождения передают ответственным участникам строительства. Геодезист не должен самовольно «сдвигать проект» под фактические точки или менять допуски. Если требуется изменение конструкции ростверка либо другое решение, его разрабатывают и согласуют установленным порядком.
Частые вопросы
Есть ли единый допуск в миллиметрах для всех свай?
Нет универсального числа, которое можно применять к любому полю и любому параметру. Проверяют тип свай, направление контроля, расположение в группе, применимые требования и проект. Удобная таблица из интернета без этих условий не подходит для решения о приёмке.
Показывает ли съёмка наклон ствола?
Координаты одной точки оголовка не определяют пространственное положение всего ствола. Если требуется контроль вертикальности или другой параметр, нужен соответствующий метод и доступ к необходимым данным. Возможности такого контроля согласуют отдельно, а не предполагают по названию услуги.
Можно ли измерить только крайние сваи?
Объём контроля должен соответствовать проекту и заданию. Результаты по крайним сваям не подтверждают положение каждой внутренней сваи. Если используется выборочная проверка, её основания и пределы выводов должны быть понятны всем участникам, принимающим результат.
Исполнительная схема заменяет испытания свай?
Нет. Геодезическая схема характеризует измеренное положение элементов. Испытания и другие виды контроля исследуют иные свойства и параметры. Подробнее о взаимосвязи геологии, типа свай и исследований — в материале о геологии для свайного фундамента.
Что делать при обнаружении смещения?
Сначала исключают ошибку нумерации, версии проекта, исходной основы или измерений. Подтверждённое расхождение оформляют и передают для проектной оценки. Продолжать работы, скрывающие контролируемый элемент, следует по согласованному решению ответственных участников строительства.
Как включить съёмку в график строительства
До начала свайных работ согласуйте контрольные этапы, доступ, нумерацию и состав выдачи в рамках геодезического сопровождения. Тогда результаты будут готовы к моменту принятия решения по ростверку, а не после закрытия важных элементов.
Источники и нормативные документы
- СП 126.13330.2017. Геодезические работы в строительстве
- ГОСТ Р 51872-2024. Документация исполнительная геодезическая
- СП 24.13330.2021. Свайные фундаменты
- ГОСТ Р 21.101-2026. Основные требования к проектной и рабочей документации
- СП 317.1325800.2017. Инженерно-геодезические изыскания для строительства
