Штамповое испытание грунта — полевой метод, при котором через жёсткий штамп передают нагрузку на основание и измеряют его осадку. По зависимости между давлением и перемещением определяют деформационные характеристики для заданных условий. Метод помогает уточнить поведение грунта под нагрузкой, но результат относится к исследованной зоне и программе испытаний. Один протокол не заменяет геологическую модель всей площадки.
Что показывает штамп
Основной измеряемый отклик — перемещение нагружаемого грунта. После обработки получают параметры, которые используются при оценке деформируемости основания. Это отличается от простого утверждения «грунт выдержал столько-то тонн». Для интерпретации важно знать площадь штампа, давление, ступени нагружения и условия стабилизации.
Результаты нужны там, где необходимо обосновать свойства грунта в условиях полевого нагружения. Испытания могут назначаться в программе изысканий или для определённых задач контроля основания. Цель должна быть сформулирована заранее: одинаковое оборудование не делает разные постановки испытаний взаимозаменяемыми.
Как устроена установка

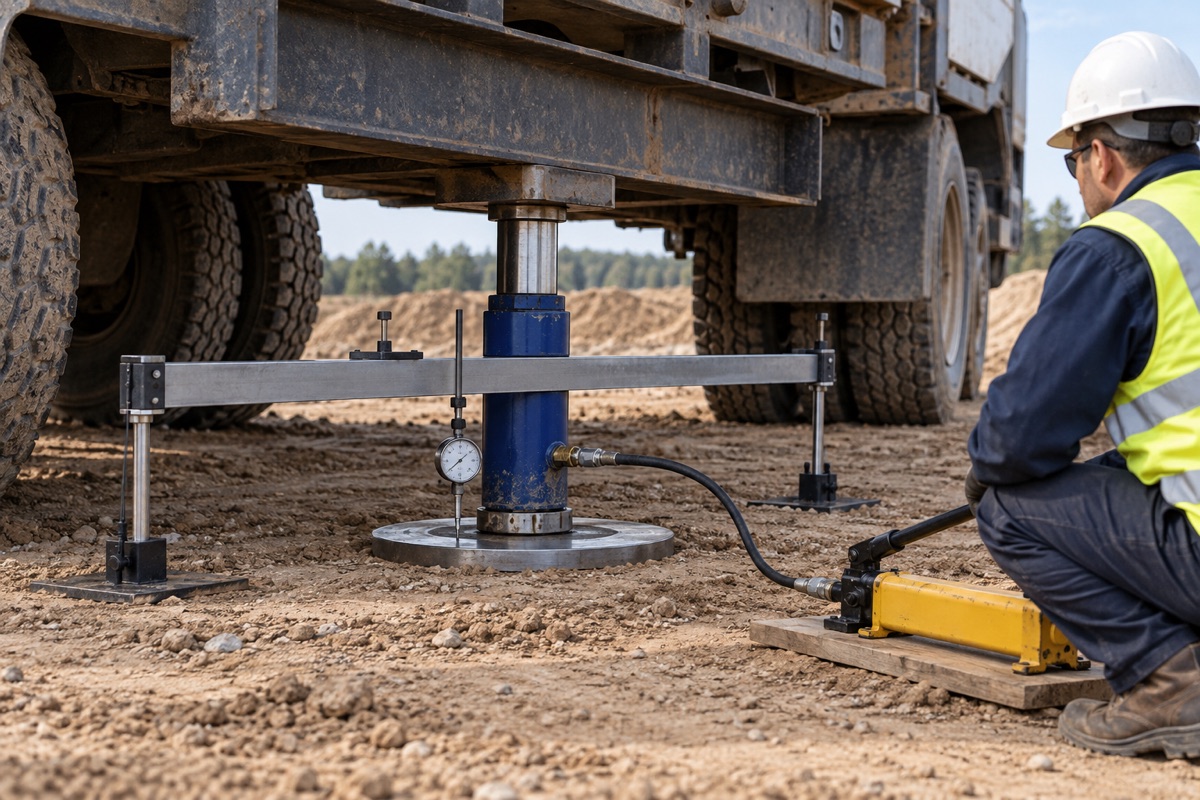

На подготовленную поверхность исследуемого грунта устанавливают жёсткий штамп. Нагрузку передают через силовое устройство с соответствующей реакционной системой. Перемещения измеряют относительно независимой опорной системы. Важно исключить влияние смещения измерительной базы и обеспечить правильный контакт штампа с грунтом.
Порядок статических испытаний для определения деформационных характеристик дисперсных грунтов задаёт ГОСТ 20276.1-2020. Размер и форма штампа, ступени нагрузки и обработка выбираются по применимой методике и условиям. Произвольное нагружение плиты колесом автомобиля не становится нормативным испытанием только из-за наличия датчика.
Сравнение с другими методами
| Метод | Что исследуется | Что учитывать |
|---|---|---|
| Статическое испытание штампом | Отклик грунта на нагрузку через площадку | Глубину, размеры штампа, воду и схему нагружения |
| Зондирование | Сопротивление внедрению зонда по глубине | Методику интерпретации и связь с грунтами разреза |
| Лабораторное испытание | Свойства отобранного образца | Представительность и сохранность образца |
| Динамическая нагрузочная плита | Отклик при импульсном воздействии | Другую постановку и показатели; нельзя напрямую приравнивать их к статическому модулю |
Когда назначают штамповые испытания
Метод рассматривают, когда проектировщику нужны уточнённые деформационные характеристики исследуемого основания. Конкретное назначение зависит от грунтов, сооружения и достоверности доступных данных. Испытание может быть полезно в комплексе с бурением, лабораторией и другими полевыми методами.
Для искусственного основания нужно отдельно согласовать, проверяется ли подготовленный слой, система слоёв или природное основание ниже. Штамп, установленный сверху подушки, не даёт универсального ответа о состоянии всего массива под будущим зданием. Глубина влияния и постановка испытания имеют значение для интерпретации.
Что включить в задание
- Объект и проектное решение, для которого нужны данные.
- Цель испытаний и требуемые характеристики.
- Положение и отметки исследуемых точек.
- Сведения о грунтах, подготовке и водных условиях.
- Применимую методику и требования проектировщика.
- Форму результата и порядок рассмотрения отклонений.
Число испытаний определяется неоднородностью и задачей, а не универсальной нормой «одно на участок». Установка в удобном месте без связи с исследуемой зоной может дать технически корректный, но бесполезный для проекта результат.
Как проходит испытание
После подготовки места проверяют оборудование, штамп, реакционную и измерительную системы. Затем прикладывают нагрузку по установленным ступеням и регистрируют перемещения во времени. Предусмотренные методикой операции разгрузки и наблюдения выполняют в нужной последовательности. Журнал измерений сохраняет ход испытания, а не только итоговое число.
Качество подготовки поверхности и сохранение состояния грунта принципиальны. Разрыхлённый, промороженный или затопленный слой может отличаться от того, для которого проектировщик запрашивал характеристику. Эти обстоятельства фиксируют и учитывают при оценке применимости результата.
Что должно быть в протоколе
- Дата, место, координаты или привязка и отметка испытания.
- Описание грунта, его состояния и водных условий.
- Данные о штампе, установке и средствах измерения.
- Схема и ступени нагружения, записи наблюдений.
- График зависимости осадки от давления и расчёт характеристик.
- Методика, отклонения от условий и ограничения интерпретации.
Проверьте единицы измерения. Давление и общая сила не равны: связь проходит через площадь штампа. Сравнение модулей также требует одинакового понимания их вида и способа получения. Числа с разными индексами нельзя выбирать по принципу «берём большее».
Учебный пример: испытана только подготовка
На стройке получен хороший результат для верхнего уплотнённого слоя. Под ним при этом существует более слабая толща. Если принять один показатель за характеристику всего основания, расчёт деформаций может стать необоснованным. Правильная задача — связать испытание с разрезом и моделью, которую использует проектировщик. Пример условный и не задаёт критериев приёмки конкретного основания.
Ошибки и факторы стоимости
Типичные ошибки — подмена статического метода динамическим без согласования, испытание не на той отметке, отсутствие журнала измерений и перенос результата на другие грунты. На цену влияют доступ, подготовка площадки, реакционная система, число точек и продолжительность наблюдений. Исключать необходимые выдержки ради обещания короткого выезда нельзя.
Частые вопросы
Штамп определяет несущую способность?
В рассматриваемом методе основная задача связана с деформационными характеристиками. Формулировку результата нужно читать по конкретной методике и программе. Нельзя превращать измеренный модуль в универсальное допустимое давление на грунт. Расчёт основания учитывает разные предельные состояния и набор параметров, а не один показатель.
Можно ли заменить лабораторию одним испытанием?
Не автоматически. Полевое нагружение и лабораторные исследования отвечают на разные вопросы. Для классификации, состава и ряда специальных свойств нужны соответствующие данные. Программу оптимизируют по задаче и условиям, сохраняя достаточность информации. Замена методов должна иметь техническое обоснование, согласованное с получателем результатов.
Почему два испытания дают разные модули?
Причиной может быть неоднородность грунта, разная влажность, отметка, подготовка контакта или постановка опыта. Сначала сопоставляют условия и исходные журналы. Различие не следует сразу объявлять ошибкой: оно может характеризовать реальную изменчивость основания, которую как раз необходимо учитывать при моделировании.
Испытание можно сделать после дождя?
Возможность определяется состоянием площадки и задачей. Если увлажнение изменило исследуемый грунт, это влияет на трактовку результата. Нужны безопасный доступ, работоспособная установка и фиксация фактических условий. Решение принимает специалист по программе испытаний; формальное проведение опыта любой ценой не гарантирует полезных данных.
Кто принимает решение о пригодности основания?
Лаборатория или изыскатель предоставляет результаты в рамках выполненных исследований. Проектировщик и участники строительного контроля оценивают их относительно требований проекта и принятой процедуры. Протокол без критериев и контекста не является самостоятельным разрешением продолжать любые строительные работы на данном грунте.
При заказе полевых испытаний грунта передайте требования проектировщика и описание исследуемой зоны. Интерпретацию связывайте с физико-механическими свойствами грунтов в полном отчёте.
Источники и нормативные документы
- ГОСТ 20276.1-2020. Метод испытания грунтов штампом
- СП 22.13330.2016. Основания зданий и сооружений
- СП 446.1325800.2019. Инженерно-геологические изыскания для строительства
- ГОСТ 30672-2019. Грунты. Полевые испытания. Общие положения
