У топографической съёмки нет одного срока годности, который автоматически обнуляет любой план в конкретный день. Действующий СП 47.13330.2016 указывает, что срок давности инженерно-топографических планов составляет, как правило, не более двух лет при подтверждении актуальности информации. Это правило нужно читать целиком: важен не только возраст топоплана, но и то, сохранилась ли на территории ситуация и рельеф, которые он показывает.
Если с момента съёмки прошло восемь месяцев, но участок успели перепланировать, проложить сети и построить дорогу, старый план может быть непригоден для нового проекта. И наоборот, документ старше года не всегда требует полного повторения работ: сначала геодезист оценивает его давность, задачу, состав исходных данных и фактические изменения. При существенном изменении ситуации и рельефа, превышающем 35 %, предусматривается новая топографическая съёмка, а не простое формальное обновление.
Сколько действует топографическая съёмка
Фраза «топосъёмка действует два года» слишком упрощает нормативный смысл. Корректнее сказать так: инженерно-топографический план обычно используют как исходный материал при давности не более двух лет, если подтверждена его актуальность для решаемой задачи. Сам по себе календарный срок не доказывает пригодность: проектировщику нужен план, отражающий реальную ситуацию на дату проектирования.
Также имеет значение, для чего запрашивают топоплан. Один и тот же материал может быть достаточен для предварительного анализа, но недостаточен для рабочей документации, прокладки сети или согласования с владельцем коммуникаций. Масштаб, полнота съёмки, система координат, высотная основа и отображение подземных сетей оцениваются вместе с актуальностью. Подробно о получении исходного плана — на странице топографической съёмки участка.
Что означает актуальность топографического плана
Актуальный топоплан показывает положение объектов и рельеф такими, какими они важны для проектной задачи. Проверяют здания, сооружения, дороги, ограждения, деревья и элементы благоустройства, а также наземные и подземные инженерные коммуникации. Для рельефа имеют значение насыпь, выемка, вертикальная планировка, откосы, новые подпорные конструкции и другие изменения высот.
Новые строения и демонтаж заметны визуально, но не менее критичны изменения сетей. Трасса кабеля или водопровода может быть перенесена без явных признаков на поверхности. Поэтому наличие старого DWG-файла не подтверждает, что коммуникации в нём соответствуют фактическому положению и данным эксплуатирующих организаций. При инженерной задаче актуальность проверяют не по дате в штампе, а по составу данных и факту на местности.
Почему даже свежий топоплан может устареть
Представим площадку, где топографическая съёмка была выполнена восемь месяцев назад. После этого на территории устроили временную дорогу, вывезли грунт, начали строить корпус, проложили новые ливневые сети и подняли отдельные отметки планировкой. Бумажный план остался свежим по дате, но уже не отображает значимую часть ситуации. Использовать его без проверки для привязки новых решений рискованно.
Быстро меняются промышленные площадки, территории комплексной застройки, участки с активными земляными работами и зоны реконструкции. На частном участке изменения могут быть менее масштабными, но и там важны новые подпорные стенки, дорожки, дренаж, ограждение, подсыпка или подведённые сети. Чем активнее меняется территория, тем меньше календарный возраст плана говорит о его пригодности.
Как проверяется актуальность
Проверка начинается камерально: изучают исходный топоплан, дату, масштаб, систему координат и высот, материалы прежних работ, новые проекты и доступные сведения о коммуникациях. Затем специалист сопоставляет эти данные с задачей. Если нужно разместить здание, оценивают зону пятна застройки, подъезды и примыкания; для линейной сети важна вся трасса и участки пересечения с существующими объектами.
Полевой этап подтверждает фактическую ситуацию. Геодезист осматривает территорию, выполняет контрольные измерения характерных точек, проверяет рельеф, новые контуры и видимые сети. СП 317 предусматривает камеральные и полевые работы для подтверждения актуальности имеющихся инженерно-топографических планов. Конкретный объём проверки зависит от полноты старых материалов, сложности объекта и выявленных изменений.
Результатом не должна быть устная фраза «вроде ничего не изменилось». Важно понять, какие элементы проверены, какие изменения обнаружены, достаточна ли корректировка или требуется новый комплект работ. Если подоснова поступает несколькими файлами от разных исполнителей, сначала проверяют их взаимную согласованность в координатах и высотах.
Чем обновление отличается от новой топографической съёмки
| Ситуация | Проверка актуальности | Обновление топоплана | Новая съёмка |
|---|---|---|---|
| Изменений не выявлено или они незначительны для задачи. | Подтверждает, что исходный материал можно использовать в заданных границах. | Может не требоваться, если материалы достаточно полны. | Обычно не требуется при подтверждённой пригодности. |
| Изменились отдельные объекты, покрытия, благоустройство или локальные отметки. | Определяет состав и границы изменений. | Вносят подтверждённые новые элементы и корректируют план. | Назначают, если локальной корректировки недостаточно. |
| Территория существенно перестроена, изменён рельеф, появились новые сети и сооружения. | Фиксирует, что старый материал не отражает ситуацию. | Не подменяет полный комплекс работ. | Выполняют для получения нового достоверного плана. |
Обновление топографической съёмки — не механическая замена даты на титульном листе. Оно опирается на проверенные изменения и сохраняет связь с исходной основой. Новая съёмка формирует актуальный материал заново в требуемых границах и масштабе. Какой вариант нужен, решают после оценки конкретной площадки, а не по названию услуги.
Правило 35 %
Порог 35 % относится к изменениям ситуации и рельефа. Если они превышают установленное значение, старый план не следует рассматривать как основу для обычной актуализации: выполняют новую топографическую съёмку. Это не означает, что можно буквально измерить площадь всех новых объектов линейкой и принять решение без инженера. Оценивают характер, распространение и инженерную значимость изменений для заданной территории.
Например, на участке могло появиться всего несколько объектов, но одна глубокая выемка, новая эстакада или сеть в зоне проектирования принципиально меняют исходные данные. И наоборот, отдельное перемещение временного ограждения на периферии не всегда влияет на проект. Порог помогает отделить корректировку от новой съёмки, но не отменяет профессиональной оценки актуальности.
Что происходит с подземными коммуникациями
Подземные сети — наиболее чувствительная часть старого топоплана. На поверхности может не быть признаков того, что после прежней съёмки изменилось положение кабеля, трубы, колодца или точки подключения. Сведения на плане получают из обследования, материалов эксплуатирующих организаций и результатов согласований; у каждого источника есть условия применения и собственная дата актуальности.
Поэтому старая схема сетей не даёт права начинать земляные работы без дополнительных проверок. Для проектирования может потребоваться уточнение местоположения, обследование колодцев, согласование с владельцами и контрольная съёмка. Актуальный топографический план помогает снизить неопределённость, но не заменяет правила безопасного производства работ рядом с коммуникациями.
Какие изменения рельефа особенно важны

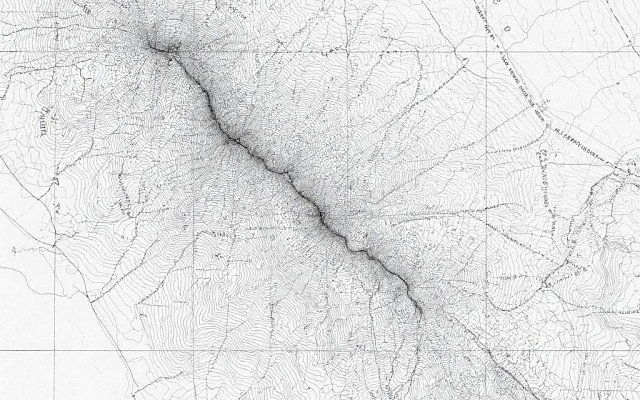

Рельеф на топографическом плане — это не декоративные горизонтали. По нему проектировщик оценивает водоотвод, посадку здания, объёмы земляных работ, отметки дорог и примыкания к существующей территории. Даже небольшое изменение в зоне крыльца, въезда или самотечной сети может повлиять на уклоны и проектные отметки. Поэтому при актуализации проверяют не только появившиеся контуры, но и фактические высоты характерных точек.
Причинами устаревания становятся выемка котлована, подсыпка грунта, устройство корыта дороги, прокладка сетей открытым способом, укрепление откосов, строительство подпорных стен и изменение дождевого стока. Иногда территория кажется прежней, но после планировки изменяется отметка поверхности на значительной площади. Старый план в таком случае способен привести к неверному балансу земляных масс или проблемам с водоотведением.
Контроль не должен ограничиваться одной высотной точкой у въезда. Геодезист выбирает набор характерных мест, который отражает форму участка и зоны будущего проектирования. Сравнение выполняют в согласованной системе координат и высот: иначе разница может быть следствием не изменения рельефа, а несопоставимых исходных материалов.
Что входит в результат актуализации
Полезный результат — не просто файл с новым названием. В зависимости от задачи заказчик получает план с отражёнными изменениями, сведения об использованной основе, актуальную дату полевых работ и материалы, по которым проектировщик может понять границы применимости данных. Если в ходе проверки выявлены зоны, которые не обследовались или требуют сведений от владельцев сетей, это должно быть обозначено, а не скрыто за общей формулировкой «топоплан обновлён».
Для цифровых материалов важны и технические параметры: формат файла, слои, система координат, система высот, масштаб печатной версии и состав условных знаков. Когда эти данные не сохраняют, даже свежая съёмка быстро теряет практическую ценность: следующий исполнитель не понимает, как её наложить на проект. Исходный DWG следует хранить вместе с PDF, заданием, схемой привязки и подтверждёнными сведениями по коммуникациям.
Типичные ошибки при использовании старого топоплана
- Смотреть только на дату. Возраст плана важен, но не показывает, что произошло на площадке после съёмки.
- Обновить видимые здания и забыть про рельеф. Земляные работы могут быть критичнее нового временного строения.
- Перенести старые сети без проверки. Схема из архива не подтверждает фактическое положение и статус коммуникаций.
- Смешать файлы в разных системах координат. Визуальная подгонка не заменяет корректную геодезическую привязку.
- Расширить проект за границы исходной съёмки. План не содержит данных о зоне, которая ранее не обследовалась.
- Использовать актуализированный план для иной задачи без оценки. Полнота данных для эскиза и для рабочей документации может различаться.
Можно ли использовать старую топосъёмку для нового проекта
Можно только после оценки её пригодности. Проверяют давность, фактическую ситуацию, предполагаемый объект, границы проектирования, масштаб, систему координат, высотную основу и полноту сведений. Проект нового здания может требовать данных на площади, которая не входила в предыдущую съёмку. Линейный объект способен выходить за пределы существующего плана, а реконструкция — предъявлять более высокие требования к отображению действующих сетей.
Если вопрос касается выпуска нового плана крупного масштаба, состав работ определяют в рамках топографической съёмки масштаба 1:500. Если нужно организовать сам процесс на объекте, полезна страница о выполнении топографической съёмки. Однако задача этой статьи уже другая: сначала понять, можно ли доверять существующему топоплану, а не описать все этапы новой съёмки с нуля.
Как заказчику понять, нужно ли обновление
До обращения к геодезисту полезно собрать исходный комплект: PDF и DWG топоплана, дату и масштаб, сведения о системе координат, данные о последних работах на территории и доступные документы на сети. Затем можно пройти короткий чек-лист:
- когда выполнена топографическая съёмка и для какой задачи;
- были ли после неё земляные работы, планировка, подсыпка или выемка грунта;
- появились ли здания, дороги, ограждения, опоры, колодцы и элементы благоустройства;
- известны ли новые, перенесённые или демонтированные инженерные сети;
- совпадают ли границы будущего проекта с границами имеющегося топоплана;
- указаны ли на материалах система координат, система высот и масштаб;
- нужны ли данные для согласований, рабочей документации или земляных работ с повышенной точностью.
Ответы не заменяют профессиональной проверки, но позволяют не ограничиваться вопросом «сколько лет плану». Если исходный топоплан вызывает сомнения, его лучше показать исполнителю до разработки проекта. Материал о роли топографической съёмки в планировании поможет с базовыми терминами, а решение об актуализации принимают по фактическому состоянию участка.
Главный вывод
Срок действия топографической съёмки связан с двумя вещами: давностью материала и актуальностью отображённой ситуации. Правило «как правило, не более двух лет» не делает план автоматически недействительным в один день и не оправдывает использование свежего, но уже не соответствующего местности чертежа. Проверка, обновление или новая съёмка выбираются по состоянию территории и цели проекта. Такой подход даёт проектировщику достоверную основу, а заказчику — возможность избежать переработок и ошибок ещё до выхода на площадку.
