Топосъёмка — процесс измерения местности, топографический план — один из его результатов, а геоподосновой в проектной практике называют геодезическую основу для разработки решений. Часто речь идёт об одном комплекте данных, но эти слова не гарантируют одинаковый состав услуги. Перед заказом нужно определить назначение материала, масштаб, границы, сведения о сетях, систему координат и формат передачи.
Три понятия без путаницы
| Термин | Смысл | Пример проверки |
|---|---|---|
| Топографическая съёмка | Сбор пространственных данных о территории | Какие объекты измеряют и в каких границах? |
| Инженерно-топографический план | Графическое или цифровое представление ситуации и рельефа | Есть ли отметки, системы координат, сети и условные обозначения? |
| Геоподоснова | Материалы, используемые как основа проектирования | Может ли проектировщик использовать комплект без досъёмки? |
Геоподоснова не является синонимом геологического отчёта. По ней нельзя определить прочность и сжимаемость грунта под зданием. Для этого проводят инженерно-геологические исследования. На плане могут быть показаны скважины, но свойства грунтов устанавливаются другими работами.

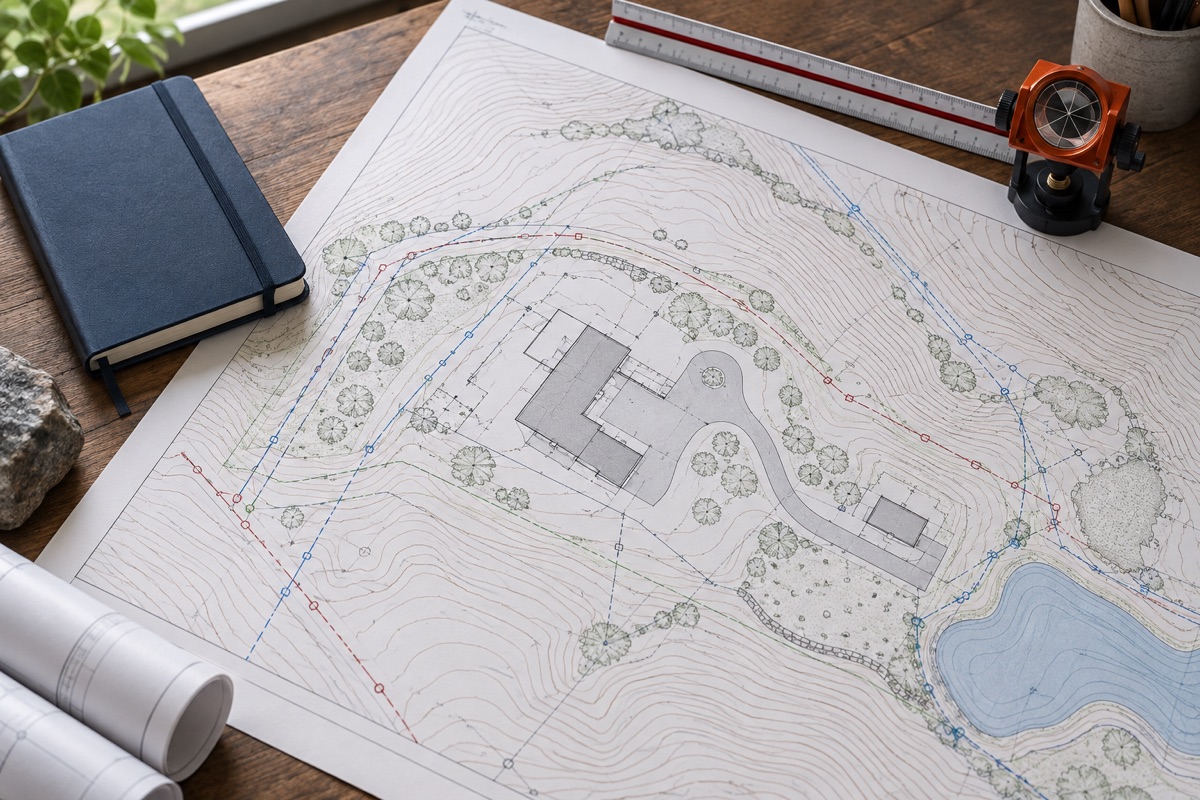

Что содержит план участка
В зависимости от задания отображают рельеф, здания, дороги, ограждения, растительность и инженерные коммуникации. Координаты определяют положение объектов в плане, отметки — их высоту. Горизонтали связывают точки одинаковой высоты и помогают читать форму поверхности. Необходимые сведения и точность зависят от цели работы.
Инженерно-топографический план содержит измеренную ситуацию, а проектный чертёж показывает будущие решения. Если оба слоя представлены вместе, они должны различаться. Иначе существующую линию можно ошибочно принять за предлагаемую трассу или наоборот.
Почему масштаб не равен точности
Масштаб 1:500 означает, что один сантиметр плана соответствует пяти метрам местности. Это соотношение изображения и территории, а не утверждение о погрешности всех объектов. Точность определяется методикой, исходной основой, условиями измерений и установленными требованиями.
Увеличение картинки 1:2000 на экране не создаёт план 1:500 с новой детализацией. Равным образом файл DWG не становится достоверным только потому, что в нём можно измерить расстояние с несколькими знаками после запятой. Цифровая точность отображения и точность исходных измерений различаются.
Какой материал нужен для вашей задачи
- Посадка дома и вертикальная планировка. Нужны актуальные объекты и высоты в пределах рабочей зоны, включая важные примыкания.
- Проектирование сетей. Существенны пересечения, коммуникации, отметки и охват до точек подключения.
- Благоустройство. Требуются данные для организации рельефа, дорожек, водоотвода и сохранения объектов.
- Проверка границы собственности. Нужны кадастровые сведения и соответствующая геодезическая работа; топоплан не заменяет вынос границ.
- Расчёт фундамента. Геодезическая основа дополняется геологическими данными и проектными нагрузками.
Название услуги лучше формулировать через результат: «основа для проекта въезда и ливневого отвода с прилегающей дорогой», а не просто «геоподоснова участка». Тогда исполнитель может уточнить реально необходимые данные.
Бумажный план, PDF, DWG и цифровая модель
PDF удобен для чтения и согласования, но проектировщику может потребоваться редактируемый файл с правильно организованными слоями и координатами. Цифровая модель рельефа решает дополнительные задачи, например работу с поверхностью при расчёте планировки. Её наличие не следует из обещания выдать «план в электронном виде».
В задании согласуют версию формата, систему координат, высотную основу, структуру данных и перечень приложений. Получатель должен понимать, что относится к измерениям, что получено из архива, а что интерполировано при построении поверхности. Для крупных объектов полезен пробный обмен файлами до завершения всех работ.
Короткий шаблон задания
- Цель и получатель результата: кто проектирует и какую задачу решает.
- Контур съёмки с внешними примыканиями.
- Масштаб, необходимая точность и детализация.
- Системы координат и высот, исходная геодезическая основа.
- Перечень объектов и порядок работы с подземными сетями.
- Форматы результата, отчёт, согласования и критерии приёмки.
Этот перечень помогает сопоставить сметы. Если один исполнитель учитывает поиск коммуникаций и согласования, а другой передаёт только графику по доступным измерениям, предложения нельзя сравнивать по итоговой сумме без уточнений.
Учебный пример: одинаковый DWG, разные возможности
Два исполнителя передали файлы с похожей картинкой. В первом есть пространственные точки и отметки, слои сетей и описание исходной основы. Во втором — подложенная растровая картинка без проверяемых координат. Для визуального обсуждения оба файла открываются, но для расчёта планировки их возможности различны. Пример условный: задача приёмки — проверить данные, а не только внешний вид.
Ошибки при заказе и использовании
- Считать геоподоснову исследованием грунта — проектировщик останется без геологии.
- Принимать кадастровую карту за подробный топоплан — не хватит рельефа и фактических объектов.
- Выбирать только по масштабу — останутся неоговорёнными сети и внешняя территория.
- Ожидать актуальности архивного плана без проверки изменений.
- Не согласовать цифровой формат — данные придётся дополнительно преобразовывать.
Частые вопросы
Геоподоснова всегда содержит подземные сети?
Состав определяется заданием и результатами исследований. Само название не гарантирует полноту сведений о любых коммуникациях. Важно уточнить, какие сети обследовали, какие нанесли по архивным данным и где остаётся неопределённость. Для проекта подключения эти различия могут быть важнее, чем внешний вид плана.
Можно ли использовать межевой план для проектирования?
Межевой план решает кадастровую задачу и не заменяет инженерно-топографические данные о рельефе и ситуации. Его сведения могут использоваться совместно с другими исходными материалами. Проектировщик определяет, каких измерений не хватает для размещения объекта, отметок, подъезда и инженерного обеспечения.
Для чего указывать систему высот?
Отметки разных комплектов нужно сопоставлять между собой. Если один документ использует условный ноль, а другой принятую высотную основу, связь должна быть установлена явно. Без неё возникают ошибки на примыканиях, входах и сетях. Число с подписью «высота» недостаточно без понимания его исходного уровня.
Когда топоплан нужно обновить?
Когда существующие данные перестали соответствовать задаче или фактической ситуации. Причинами бывают новые коммуникации, земляные работы, снос и строительство. Также учитываются требования получателя. Сначала оценивают сохранившуюся пригодность материалов: иногда достаточно дополнения, а иногда нужна новая съёмка рабочей зоны.
Достаточно ли одного файла для сдачи?
Это зависит от договора и требований к результату. Для одних задач согласованного набора графики достаточно, для других нужен технический отчёт, исходные данные и дополнительные материалы. Перечень лучше утвердить до начала работ. Фраза «электронная версия» без формата и состава не задаёт понятного критерия приёмки.
При заказе геодезических изысканий начните с назначения результата. Если проект использует объёмную поверхность, отдельно обсудите создание цифровой модели рельефа.
Источники и нормативные документы
- СП 317.1325800.2017. Инженерно-геодезические изыскания для строительства
- ГОСТ 21.204-2020. Условные графические обозначения элементов генеральных планов
- СП 126.13330.2017. Геодезические работы в строительстве
