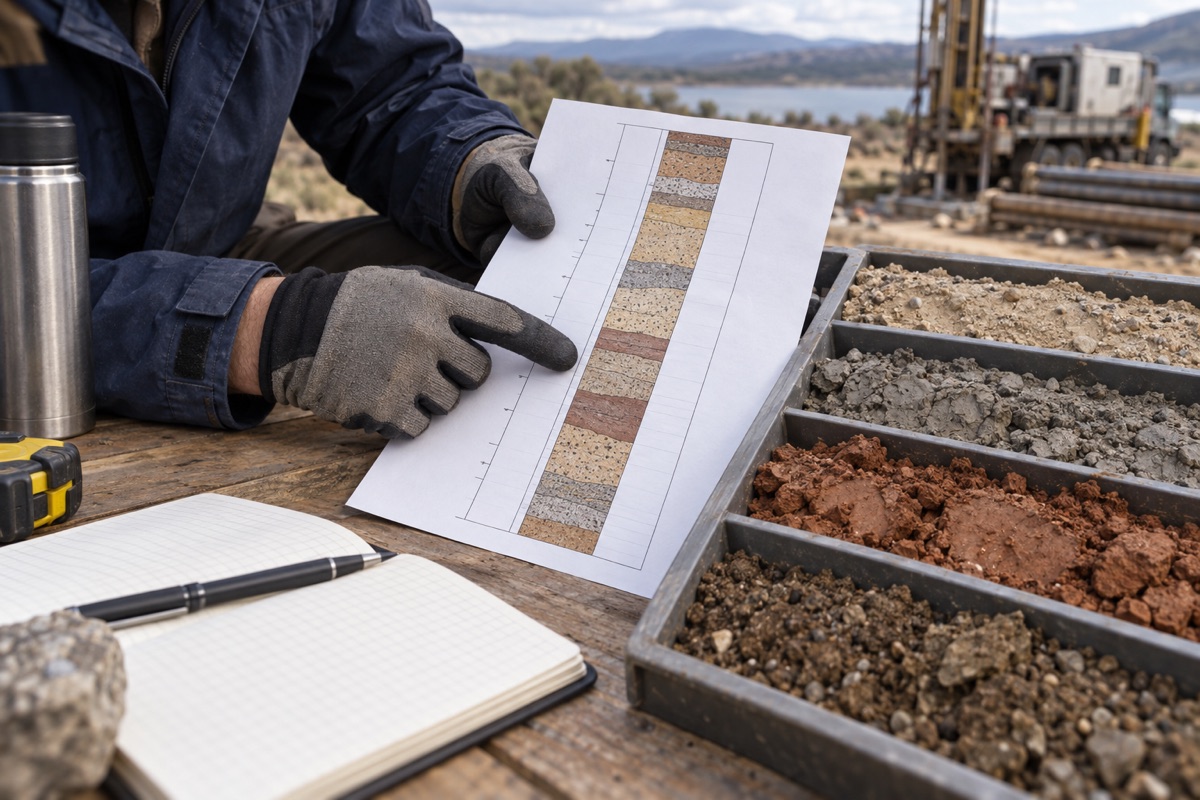

Инженерно-геологическая колонка скважины показывает последовательность и глубины вскрытых грунтов в конкретной точке исследования. В ней отражают описание слоёв, индексы инженерно-геологических элементов, сведения об отборе образцов и воде в принятой форме документа. Колонку читают вместе с планом скважин, разрезами и таблицами характеристик. По одной колонке нельзя распространить условия на весь участок или самостоятельно выбрать фундамент.
С чего начать чтение
Найдите номер скважины и её положение на плане фактического материала. Затем проверьте дату работ, глубину выработки и отметку устья. Это связывает изображённые слои с реальным местом и высотой. Без такой привязки два одинаковых числа глубины могут относиться к разным абсолютным отметкам.
Посмотрите легенду отчёта. Символы отбора образцов, воды и методов работ могут отличаться по оформлению, поэтому их значение нельзя угадывать по сходству с другим документом. Номер скважины также не обязательно совпадает с очередностью бурения.
Основные поля и обозначения
| Поле | Что означает | На что обратить внимание |
|---|---|---|
| Глубина | Расстояние вниз от принятого начала отсчёта | Обычно связана с устьем скважины, а не с полом будущего дома |
| Отметка | Высотное положение в принятой системе | Не смешивать с глубиной |
| Мощность слоя | Толщина между его границами | Последний вскрытый слой может продолжаться ниже забоя |
| ИГЭ | Индекс элемента для связи с таблицами и разрезами | Номер не является оценкой качества грунта |
| Описание | Состав, состояние, включения и особенности | Название грунта не заменяет расчётных характеристик |
| Вода | Наблюдения о появлении или установившемся уровне | Важны дата, условия и пояснения |
Глубина, отметка и мощность: учебный расчёт
Пусть в условном примере отметка устья составляет 150,00 м. Граница грунтов находится на глубине 2,40 м. Её отметка равна 150,00 − 2,40 = 147,60 м. Если следующий слой заканчивается на глубине 5,10 м, его вскрытая мощность составляет 5,10 − 2,40 = 2,70 м.
Это арифметика чтения документа, а не расчёт фундамента. В соседней скважине устье может находиться выше или ниже. Сопоставление только глубин без отметок даст искажённое представление о положении границы. Именно поэтому по набору колонок строят инженерно-геологические разрезы с общей высотной привязкой.
Почему ИГЭ не равен любому видимому слою
Инженерно-геологический элемент объединяет грунты, свойства и условия которых позволяют рассматривать их как определённую совокупность для инженерной модели. Его выделяют с учётом комплекса данных. В полевом описании могут быть прослои или включения, которые не становятся самостоятельным элементом, а похожие по названию грунты могут относиться к разным ИГЭ.
Увидев «ИГЭ-2», найдите соответствующую строку таблицы характеристик и пояснения в тексте. Индексы должны согласовываться во всём отчёте. Нельзя считать ИГЭ-1 верхним «плохим» грунтом во всех проектах: система нумерации служит идентификации, а не ранжированию пригодности.
Как читать обозначения подземной воды
Уровень появления воды фиксирует наблюдение при проходке. Установившийся уровень отражает состояние после определённого времени при соответствующих условиях наблюдения. Эти значения могут различаться. Для напорных вод важны как положение водоносного слоя, так и пьезометрический уровень.
Одна отметка на колонке не показывает автоматически сезонный максимум. Прогноз и гидрогеологическую интерпретацию ищут в текстовой части отчёта. Если вода в конкретной скважине не отмечена, уточните, что именно это означает: отсутствие в исследованном интервале при данных условиях не равно отсутствию воды на всём участке круглый год.
Что говорят отметки отбора проб
Образцы связывают с глубинами, типом отбора и лабораторными протоколами. Для разных испытаний важны разные требования к сохранению природного сложения и влажности. Эти вопросы регулирует ГОСТ 12071-2014. Знак отбора на колонке помогает проследить происхождение материала, но не перечисляет все испытания сам по себе.
Если характеристика кажется неожиданной, путь проверки выглядит так: индекс ИГЭ — таблица свойств — протоколы — образец и интервал его отбора. Такой порядок полезнее, чем сравнение случайных чисел из разных отчётов.
Что колонка не позволяет утверждать
- Что показанная граница идёт горизонтально через весь участок.
- Что под забоем нет другого, более слабого слоя.
- Что единичный уровень воды является наивысшим за год.
- Что название грунта достаточно для назначения расчётного сопротивления.
- Что буровая колонка заменяет программу изысканий и итоговую инженерную модель.
Как проверить согласованность отчёта
- Сверьте номера скважин на плане и в приложениях.
- Проверьте единство систем координат и высот.
- Сопоставьте глубины границ с разрезами.
- Найдите таблицы характеристик для каждого использованного ИГЭ.
- Уточните даты и условия водных наблюдений.
- Проверьте, что выводы относятся к исследованному объекту и территории.
Обнаруженное расхождение сначала обсуждают с исполнителем: оно может быть опечаткой, особенностью оформления или требовать технического пояснения. Заказчику не нужно самостоятельно исправлять номера или границы в выданном отчёте.
Частые вопросы
Чем колонка отличается от геологического разреза?
Колонка описывает одну выработку, а разрез показывает интерпретацию условий по выбранной линии между исследованными точками. Между скважинами часть геометрии устанавливается по совокупности данных. Поэтому разрез нужно читать с учётом расположения выработок и ограничений модели, а не считать непрерывным непосредственным наблюдением каждого метра грунта.
Можно ли по колонке определить глубину свай?
Колонка является одним из исходных материалов, но длину свай выбирают расчётом с учётом нагрузок, характеристик грунта и результатов необходимых испытаний. Факт появления плотного слоя не задаёт автоматически отметку острия. Важны его мощность, неоднородность и условия ниже, а также работа свайного основания в целом.
Почему в разных скважинах одинаковый ИГЭ на разной глубине?
Граница элемента может иметь уклон и сложную форму, а поверхность участка — разные отметки. Это нормальная особенность природного разреза. Для сопоставления используйте высотную привязку и разрезы. Если индексы или описания выглядят противоречиво, попросите изыскателя пояснить корреляцию между выработками.
Если скважина закончилась в песке, значит ли это мощный песчаный слой?
Документ показывает только вскрытую часть. Когда подошва слоя не достигнута, его полная мощность непосредственно этой выработкой не установлена. Достаточность глубины оценивают относительно программы и проектной задачи. Делать вывод о неограниченном распространении песка ниже забоя по одной колонке нельзя.
Нужны ли заказчику лабораторные протоколы?
Они позволяют проверить происхождение характеристик и помогают проектировщику оценить пригодность данных. Конкретный состав отчётных приложений определяется видом работ и требованиями. Важно, чтобы между пробами, испытаниями, таблицами ИГЭ и итоговыми выводами сохранялась понятная связь, а существенные результаты не оставались неподтверждёнными.
Если нужна оценка достаточности материалов, подготовьте полный технический отчёт, а не фотографию одной колонки. Для разбора спорных обозначений можно обратиться за консультацией геолога.
Источники и нормативные документы
- СП 446.1325800.2019. Инженерно-геологические изыскания для строительства
- ГОСТ 25100-2020. Грунты. Классификация
- ГОСТ Р 21.301-2021. Правила выполнения отчётной технической документации по инженерным изысканиям
- ГОСТ 12071-2014. Отбор, упаковка, транспортирование и хранение образцов грунтов
