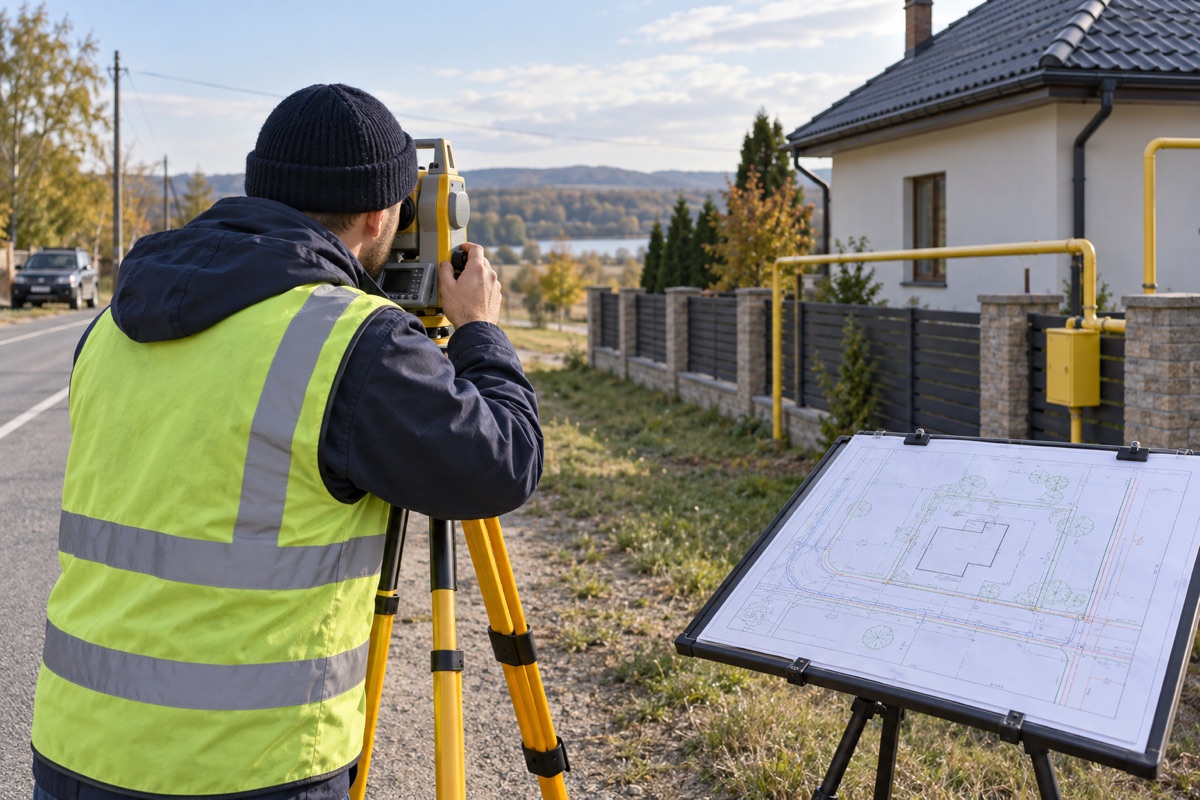

Топосъёмка для газификации нужна, чтобы проектировщик располагал данными о рельефе, зданиях и коммуникациях вдоль будущего газопровода. Часто результатом служит топографический план масштаба 1:500. Но необходимость представить такой план при подаче заявки зависит от категории заявителя и процедуры подключения. Ситуационный план, топографический план и проект газоснабжения выполняют разные задачи и не заменяют друг друга.
Когда требуется топоплан, а когда достаточно ситуационного плана
Ситуационный план показывает, где находится объект относительно окружающей территории. Топографический план содержит измеренную геометрию и высоты, необходимые для проектирования. Проект газоснабжения определяет будущие решения: трассу, способы прокладки и оборудование. Требование одного документа нельзя автоматически переносить на другой этап.
На сайте Мособлгаза приведены разные перечни документов для категорий заявителей: в одних указана топографическая карта 1:500 с коммуникациями и согласованиями, в других — ситуационный план без такого требования. Поэтому владельцу частного дома следует сначала проверить актуальный перечень приложений именно для своего подключения и условия договора. Отсутствие топоплана в перечне приложений к заявке не означает, что проектировщику не понадобятся геодезические данные.
| Материал | Задача | Что уточнить |
|---|---|---|
| Ситуационный план | Показать расположение объекта | Допустимый формат при подаче заявки |
| Технические условия | Определить условия подключения | Точку подключения и границы обязательств |
| Топографический план | Дать основу для выбора трассы | Масштаб, охват территории, координаты, сети |
| Проект | Установить решение для строительства | Требования исполнителя и согласования |
Что должно попасть в границы съёмки
Исходная граница работ определяется не только площадью собственности. Если точка подключения находится за забором, проектировщику могут потребоваться данные о прилегающей улице, пересечениях и препятствиях. Съёмка только двора оставляет неизвестной наиболее сложную часть трассы.
В задании перечисляют необходимые здания, ограждения, дороги, канавы, опоры, колодцы и другие элементы местности. Для сетей важны не только условные линии, но и сведения об их назначении, положении и характеристиках в объёме, необходимом проекту. Данные, полученные по архиву, нельзя выдавать за инструментально подтверждённое положение.
Как обследуют подземные коммуникации
Работу начинают с существующих планов и сведений владельцев сетей, затем сопоставляют их с местностью и результатами поиска. Доступные колодцы и другие сооружения обследуют по программе работ и с соблюдением требований безопасности. Ограничения приборного поиска и недоступность отдельных участков должны быть отражены в материалах.
Трассоискатель не даёт универсальной гарантии обнаружения любой трубы: результат зависит от материала, глубины, наличия проводящего элемента и помех. При существенной неопределённости проектировщик может потребовать дополнительное подтверждение. Самостоятельно вскрывать трассу в предполагаемой охранной зоне опасно; порядок работ согласуют с владельцами коммуникаций.
Кто и что согласовывает
До заключения договора разделите полевую съёмку, оформление плана и согласования. Узнайте, кто запрашивает сведения владельцев сетей, подаёт документы, оплачивает установленные услуги и исправляет замечания. Иначе две одинаковые цены «за топосъёмку» могут означать разные результаты.
Мособлгаз указывает, что услуги согласования топографических планов и проектной документации в Московской области оказываются через региональный портал. Актуальные условия необходимо сверять перед подачей: цифровой формат и процедура могут изменяться. Согласование топоплана также не является разрешением начать земляные работы.
Порядок действий для собственника
- Определите вид подключения и проверьте перечень документов у газораспределительной организации.
- Передайте исполнителю кадастровый номер, схему объекта, технические условия и имеющиеся планы.
- Попросите проектировщика определить границы съёмки и требования к файлам.
- Согласуйте в договоре обследование сетей и объём согласований.
- Обеспечьте доступ к участку и заранее сообщите о закрытых территориях.
- Передайте результат проектировщику для проверки до завершения приёмки.
От чего зависят цена и сроки
На трудоёмкость влияют длина предполагаемой трассы, застройка, число владельцев коммуникаций и необходимость работы вне участка. Срок полевых измерений и срок получения ответов от сторонних организаций следует разделять. Обещание «план за один день» само по себе не означает получение всего согласованного комплекта.
В коммерческом предложении полезно видеть три самостоятельные позиции: измерения, подготовку материалов и внешние согласования. Это позволяет заранее определить, что произойдёт при изменении точки подключения или обнаружении сети, которой нет в архиве.
Чек-лист приёмки и частые ошибки
- Адрес, кадастровый номер и охват съёмки соответствуют заданию.
- Включены путь к точке подключения и существенные пересечения.
- Указаны масштаб, системы координат и высот, дата съёмки.
- Различимы существующая ситуация и проектируемая трасса.
- Известны источники сведений о подземных сетях и непроверенные зоны.
- Переданы согласованные форматы файлов и предусмотренные договором подтверждения.
Основные ошибки — заказать съёмку до уточнения трассы, принять архивные сети за проверенные и ожидать согласований, которых нет в договоре. Их последствия одинаковы: приходится уточнять данные после начала проектирования. Предварительное согласование задания обычно проще повторного сбора исходных материалов.
Учебный пример: труба находится через дорогу
Собственник получает предложение на съёмку только своего двора. Затем выясняется, что подключение предполагается с противоположной стороны улицы, где проходят кабель и водопровод. Первого плана недостаточно для проработки пересечения. Если включить нужную полосу в задание заранее, проектировщик получает цельную основу. Это условный пример организации работ, а не описание конкретного проекта или разрешённого способа прокладки.
Частые вопросы
Нужна ли топосъёмка при догазификации?
Проверяйте документы именно по своей процедуре и условия договора. В списке приложений к заявке может быть ситуационный план, а подробная съёмка выполняться позднее в составе проектирования. Уточните, кто отвечает за эти данные по каждую сторону границы участка, чтобы не заказывать уже включённую в договор работу.
Можно ли использовать план, сделанный для дома?
Да, если его охват, точность, актуальность и сведения о сетях отвечают новой задаче. Однако план под посадку здания может не включать внешнюю точку подключения. Передайте исходные файлы проектировщику газоснабжения: он определит, хватает ли материалов или нужно доснять отдельную зону и обновить коммуникации.
Чем согласование отличается от поиска сетей?
Поиск и измерения помогают установить фактическое положение коммуникаций. Согласование связано с проверкой материалов соответствующими организациями в предусмотренном порядке. Эти действия дополняют друг друга. Наличие отметки на документе не превращает непроверенный участок в исследованный, а измеренная линия сама по себе не подтверждает прохождение процедуры согласования.
Можно ли нарисовать трассу на снимке из интернета?
Такой рисунок бывает полезен для предварительного объяснения замысла, но не заменяет требуемую проектировщиком основу. На снимке недостаточно сведений о высотах и подземных коммуникациях. Допустимость использования его в качестве ситуационного плана определяется требованиями конкретной заявки, а не желанием исполнителя сэкономить на измерениях.
Кто выбирает окончательную трассу газопровода?
Трассу разрабатывают при проектировании с учётом технических условий, ограничений и исходных данных. Геодезист предоставляет измеренную основу и сведения о ситуации. Он не должен самостоятельно заменять проектное решение или обещать возможность прокладки только по результатам визуального осмотра участка.
Для подготовки задания на изыскания для газификации соберите условия подключения и схему предполагаемой трассы. Отдельно уточните состав согласований инженерных коммуникаций.
Источники и нормативные документы
- Мособлгаз. Инструкция по подключению и перечни документов
- Мособлгаз. Социальная газификация
- СП 317.1325800.2017. Инженерно-геодезические изыскания для строительства
