Топографическая съёмка для ГПЗУ — распространённое название работ, которые помогают подготовить исходные данные об участке для дальнейшего проектирования. Однако выдача градостроительного плана земельного участка и разработка топоплана — разные процедуры. Нельзя автоматически считать съёмку обязательным приложением к любому заявлению на ГПЗУ. Сначала проверяют регламент государственной услуги, затем отдельно определяют, какая геодезическая основа нужна архитектору и проектировщикам сетей.
Нужна ли топосъёмка именно для получения ГПЗУ
ГПЗУ содержит градостроительную информацию об участке: допустимое размещение объекта, параметры застройки, ограничения и другие исходные сведения. Порядок его подготовки определён статьёй 57.3 Градостроительного кодекса. Уполномоченный орган использует сведения государственных информационных систем и документы территориального планирования. Поэтому фраза «без геологии и топосъёмки ГПЗУ не выдадут» некорректна как универсальное правило.
Если в перечне документов вам предлагают заказать съёмку, уточните, для какого действия она требуется: для обращения за ГПЗУ, для разработки проектной документации, для уточнения инженерной ситуации или для подключения коммуникаций. Это позволяет сравнивать предложения подрядчиков по одинаковому составу работ. Для Москвы порядок подачи заявления опубликован в официальной инструкции на mos.ru; для Московской области следует использовать действующую карточку региональной услуги.
Чем ГПЗУ отличается от топографического плана
| Документ | Что узнаёт заказчик | Чего документ не заменяет |
|---|---|---|
| ГПЗУ | Какие градостроительные условия учитывать при размещении объекта | Измерений рельефа, исследования грунта, проекта дома |
| Топографический план | Где расположены объекты, как меняются высоты, какие сети выявлены | Правоустанавливающих документов и градостроительных разрешений |
| Выписка ЕГРН | Учтённые характеристики недвижимости и сведения о границах | Подробной съёмки территории и фактических отметок |
| Проектная документация | Как объект будет размещён, устроен и подключён | Первичных измерений, на которых основаны решения |
Наличие чертежа в ГПЗУ не означает, что его детализации достаточно для проектирования вертикальной планировки или дворовой канализации. Наоборот, подробный топоплан не подтверждает, что выбранная посадка здания разрешена градостроительными условиями.
Когда нужен план масштаба 1:500
Для работы с отдельным участком часто применяют масштаб 1:500: одному сантиметру на плане соответствуют пять метров на местности. Такой план удобно использовать для размещения здания, подъездов и инженерных сетей. Но масштаб, границы съёмки, высоту сечения рельефа, систему координат и состав объектов устанавливают в задании. Надписи «1:500» недостаточно, чтобы признать любой чертёж подходящим.
План особенно полезен на участке с перепадом высот, существующей застройкой, подпорными стенами, канавами и плотными коммуникациями. Для проектирования въезда может потребоваться захватить прилегающую дорогу, а для подключения сети — полосу до согласованной точки подключения. Эти зоны лучше определить до выезда геодезиста.
Что передать исполнителю до начала работ
- Кадастровый номер, адрес и понятную схему границ территории.
- Цель работ: дом, пристройка, благоустройство, сети или комплексный проект.
- ГПЗУ, если он уже получен, и предварительную посадку будущего здания.
- Технические условия подключения и требования принимающего проектировщика.
- Архивные планы и сведения об известных коммуникациях с указанием их происхождения.
- Информацию о доступе на участок, закрытых зонах и контакт ответственного.
Если проектировщик ещё не выбран, зафиксируйте хотя бы назначение будущего объекта. Съёмка «просто для участка» часто не отвечает на вопросы об отметках примыкания к дороге или о трассе за пределами ограждения. Дополнительный выезд может обойтись дороже предварительного уточнения задания.
Как проходят работы и что получают на выходе
- Согласование задания. Определяют площадь, масштаб, точность, форматы файлов и необходимость согласований.
- Анализ исходных данных. Проверяют старые материалы и сведения о геодезической основе.

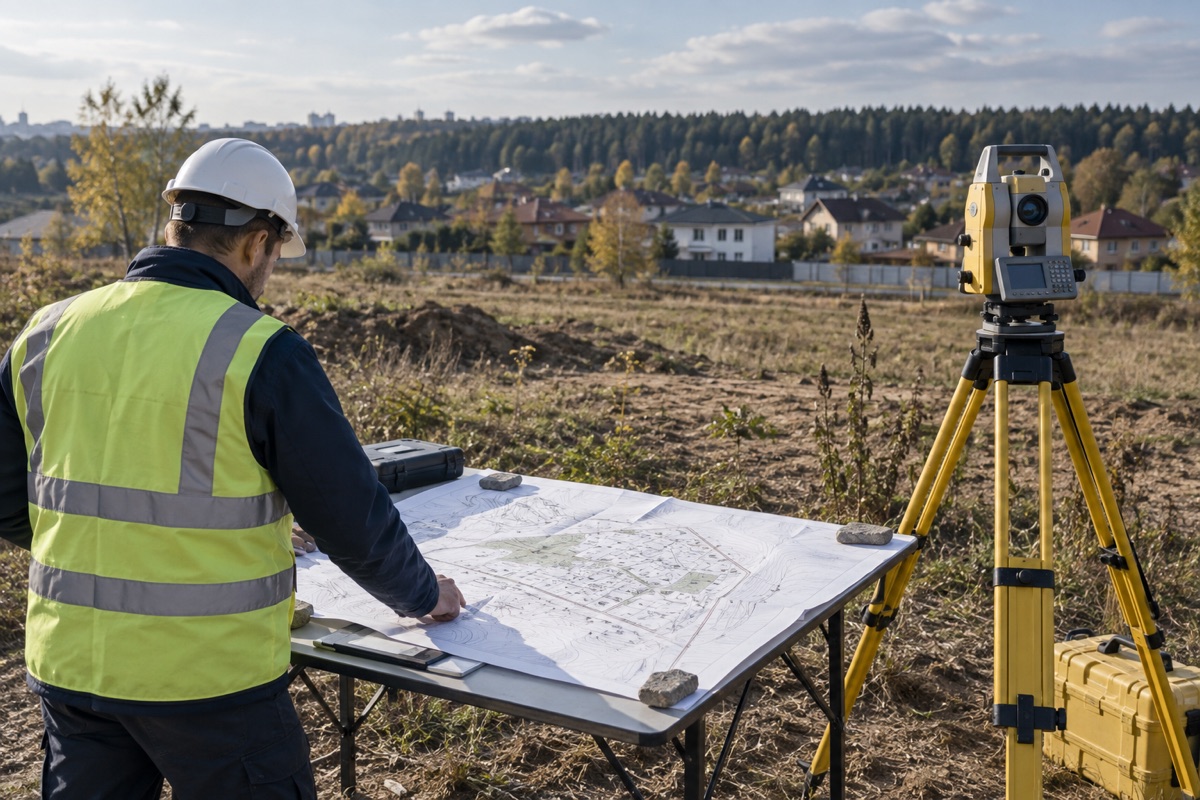

- Полевые измерения. Снимают рельеф, видимые объекты и доступные элементы коммуникаций; выполняют предусмотренные заданием поисковые работы.
- Камеральная обработка. Увязывают измерения, формируют план и отмечают источники сведений о сетях.
- Передача результата. Заказчик получает согласованный комплект: графические материалы, цифровые данные и технический отчёт, если он входит в состав изысканий.
Общие правила инженерно-геодезических изысканий приведены в СП 317.1325800.2017. Для заказчика важен проверяемый результат: проектировщик должен открыть файлы и использовать координаты и высоты без ручного восстановления информации по картинке.
Как проверить результат перед оплатой
Сопоставьте выданный комплект с заданием. Проверьте дату полевых работ, границу съёмки, масштаб, систему координат и высот. Убедитесь, что отображены подъезд, существенные перепады рельефа, здания и элементы сетей в проектируемой зоне. Условные обозначения должны быть понятны, а неопределённые сведения — обозначены как неопределённые.
Отдельно уточните, включены ли согласования с владельцами коммуникаций. Нанесённая на план линия и подтверждённое положение сети — не одно и то же. Подробнее эта разница разобрана в материале о поиске инженерных коммуникаций.
Ошибки, которые приводят к повторной съёмке
- Заказать только участок внутри забора. За пределами съёмки остаются дорога и точка подключения. Решение — согласовать рабочий контур с проектировщиком.
- Принять спутниковый снимок за топоплан. На нём нет необходимых точных высот и достоверных подземных сетей. Решение — проверить метод получения данных.
- Считать старый план актуальным по дате на титуле. После прокладки сетей или планировки данные могли измениться. Решение — оценивать изменения местности.
- Ожидать от топосъёмки решения правовых вопросов. Она не исправляет границы ЕГРН и не отменяет ограничения. Решение — разделить геодезическую и правовую проверку.
Учебный пример: участок у дороги с канавой
Собственник планирует дом и получает ГПЗУ. На схеме видна допустимая зона размещения, но неизвестно, окажется ли въезд выше будущего пола гаража. Для этого заказывают топосъёмку с прилегающей дорогой, канавой и участком водоотвода. По отметкам проектировщик сравнивает варианты посадки дома и въезда. Геодезист фиксирует существующее положение, а проектировщик принимает решение. Пример условный: он иллюстрирует распределение задач и не описывает выполненный объект.
Частые вопросы
Можно ли заказать ГПЗУ до топосъёмки?
Во многих случаях да: это разные процессы. Проверьте действующий перечень документов конкретной государственной услуги. При этом для дальнейшего проектирования топографические данные могут всё равно понадобиться. Практически удобно сначала выяснить градостроительные ограничения, затем согласовать с проектировщиком состав изысканий и границы съёмки под выбранную задачу.
Обязательно ли снимать участок в масштабе 1:500?
Масштаб 1:500 часто используют для детального проектирования участка, но он не универсален для всех работ. Масштаб должен соответствовать назначению плана и требованиям получателя. Дополнительно важны точность, полнота сведений о коммуникациях, высотная основа и контур съёмки: один масштаб не заменяет технического задания.
Сколько действует топографический план?
Пригодность оценивают по требованиям конкретной процедуры и актуальности ситуации. Если появились новые сети, изменился рельеф или снесено здание, даже относительно свежий план может потребовать обновления. До повторного заказа покажите имеющиеся материалы проектировщику и уточните, достаточно ли контрольной проверки или нужен новый объём работ.
Почему стоимость нельзя определить только по площади?
Одинаковые по площади участки могут резко отличаться количеством объектов, плотностью коммуникаций, видимостью между точками и условиями доступа. На цену также влияют согласования, протяжённость внешних подключений и требуемые форматы результата. Для сравнения смет нужен одинаковый состав работ и явно перечисленные дополнительные услуги.
Заменит ли топосъёмка геологию?
Нет. Геодезическая съёмка описывает пространственное положение объектов и рельеф, а геология исследует грунты и подземные воды. Для фундамента и водоотведения эти данные дополняют друг друга. Проектировщик определяет, какой набор нужен для вашего объекта, и использует результаты в единой системе исходных данных.
С чего начать
Сначала уточните цель: получение документа, посадка здания или проектирование сетей. Для расчёта инженерно-геодезических изысканий передайте кадастровый номер, имеющиеся планы и требования проектировщика. Так можно определить объём работ до выезда и получить пригодную для проекта основу.
Источники и нормативные документы
- Градостроительный кодекс РФ, статья 57.3. Градостроительный план земельного участка
- Правительство Москвы. Инструкция по получению ГПЗУ
- СП 317.1325800.2017. Инженерно-геодезические изыскания для строительства
